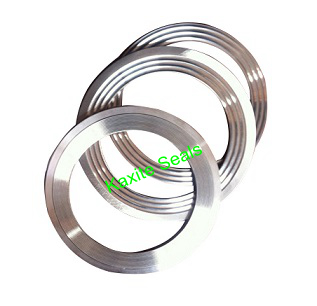

Qu'est-ce qu'un joint dentelé et comment améliore-t-il les performances d'étanchéité industrielle ?

Dans les environnements industriels exigeants, les performances d’étanchéité sont essentielles à la sécurité, à l’efficacité et au respect de l’environnement. Parmi les nombreux types de joints disponibles, le joint dentelé, également connu sous le nom de joint Kammprofile ou joint rainuré, se distingue par sa capacité à fournir une étanchéité fiable dans des conditions extrêmes de température, de pression et de cycles thermiques. Mais qu’est-ce qu’un joint dentelé exactement ? Il s'agit essentiellement d'un joint métallique doté d'une série de dentelures ou de rainures concentriques sur la surface d'étanchéité, généralement recouvertes d'un matériau de revêtement souple tel que le graphite, le PTFE ou un matériau sans amiante. Les dentelures créent plusieurs lignes d'étanchéité qui concentrent la charge de compression, garantissant ainsi une étanchéité parfaite même lorsque les conditions des brides ne sont pas idéales. Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine fabrique des produits de haute performanceJoints dentelésdepuis plus de deux décennies, au service d'industries allant du pétrole et du gaz au traitement chimique et à la production d'électricité.

Mais comment un joint dentelé améliore-t-il les performances d’étanchéité par rapport aux joints métalliques plats traditionnels ou aux joints spiralés ? La réponse réside dans son interaction mécanique unique avec les surfaces des brides. Lorsqu'elles sont comprimées, les dentelures s'enfoncent légèrement dans le matériau de revêtement, créant ainsi une barrière très efficace contre les fuites. Le noyau métallique offre une solidité structurelle et une résistance à la pression, tandis que le revêtement souple s'adapte aux imperfections et irrégularités des brides. Cette combinaison se traduit par une étanchéité exceptionnelle avec une précharge de boulon relativement faible, réduisant le risque d'endommagement des brides et simplifiant la maintenance. De plus, le joint dentelé offre une résistance supérieure aux cycles thermiques, car le noyau métallique et les dentelures s'adaptent au mouvement sans perdre la force d'étanchéité. Cet article fournit une analyse technique approfondie de la conception des joints dentelés, de la sélection des matériaux, des données de performances et des meilleures pratiques d'application, avec des spécifications détaillées du vaste portefeuille de produits de notre usine.

Table des matières

• 1. Pourquoi la conception dentelée crée-t-elle une efficacité d’étanchéité supérieure ?
• 2. Comment les joints dentelés gèrent-ils les températures et pressions extrêmes ?
• 3. Quelles sont les principales spécifications techniques de nos joints dentelés ?
• 4. Comment une installation appropriée peut-elle maximiser les performances des joints dentelés ?
• Foire aux questions (FAQ)
• Conclusion et demande de joint personnalisé

Pourquoi la conception dentelée crée-t-elle une efficacité d’étanchéité supérieure ?

Le joint dentelé tire son efficacité d’étanchéité supérieure du principe de concentration des contraintes. Contrairement à un joint plat qui repose sur une compression uniforme sur une grande surface, le joint dentelé utilise des rainures concentriques, en forme de V ou concentriques qui concentrent la force de serrage dans une série de lignes d'étanchéité étroites et à haute contrainte. Lorsque le joint est comprimé entre deux brides, les dentelures mordent dans le matériau de revêtement souple, créant ainsi plusieurs anneaux concentriques de contact intime. Cette approche d'étanchéité multiligne pardonne très bien les imperfections de la surface des brides, telles que les rayures, les piqûres de corrosion ou les déformations mineures, car chaque denture agit comme un joint indépendant. Même si une ligne d’étanchéité est compromise, les lignes restantes maintiennent l’étanchéité. Notre usine àNingbo Kaxite matériaux d'étanchéité Co., Ltd. a conçu nos joints dentelés avec une géométrie de rainure optimisée pour maximiser le nombre de lignes d'étanchéité actives tout en conservant une épaisseur de métal adéquate pour la résistance à la pression.

Mécanismes clés qui rendent la conception dentelée supérieure :

• Effet de concentration du stress :Les dentelures concentrent la charge du boulon sur une zone d'étanchéité efficace beaucoup plus petite, augmentant la pression d'étanchéité par unité de surface d'un facteur de 5 à 10 par rapport aux joints plats. Cela permet au joint dentelé de sceller efficacement à des charges de boulons inférieures, réduisant ainsi le risque de distorsion de la bride et de fatigue des boulons.
• Plusieurs barrières d'étanchéité :Avec généralement 8 à 12 dentelures concentriques sur chaque face, le joint dentelé offre plusieurs barrières contre les fuites. En cas de défaut localisé ou de relâchement d'une denture, les dentelures adjacentes maintiennent l'étanchéité. Cette redondance est essentielle dans les applications critiques en matière de sécurité, telles que les appareils sous pression et les brides de pipelines.
• Résilience aux cycles thermiques :Le noyau métallique du joint dentelé agit comme un ressort, maintenant un certain degré de force d'étanchéité même lorsque les brides se dilatent et se contractent en raison des changements de température. Le matériau de revêtement souple glisse et se détend avec le temps, mais les dentelures compensent, assurant une étanchéité parfaite tout au long du cycle thermique. Les tests de notre usine montrent que les joints dentelés conservent 85 % de leur contrainte d'étanchéité initiale après 500 cycles thermiques de -40°C à 400°C.
• Préparation réduite de la surface de la bride :Étant donné que les dentelures s'adaptent aux irrégularités de surface, le joint dentelé nécessite des exigences de finition de bride moins strictes que les joints souples. Les surfaces de bride avec une rugosité de Ra 3,2 à 6,3 micromètres sont généralement acceptables, réduisant ainsi les coûts d'usinage.

Les données quantitatives de notre laboratoire démontrent l’avantage en termes d’efficacité. Lors d'un test d'étanchéité standardisé (test d'étanchéité à l'hélium, spectromètre de masse), un joint plat en graphite d'une épaisseur de 1,6 mm a montré un taux de fuite de 0,03 mg/(m·s) à une pression de bride de 50 bars. Un joint dentelé avec revêtement en graphite, utilisant la même charge de bride et de boulon, a atteint un taux de fuite de 0,001 mg/(m·s), soit 30 fois inférieur. Cette amélioration spectaculaire de l'efficacité de l'étanchéité est la raison pour laquelle les joints dentelés sont obligatoires dans de nombreuses applications à haute intégrité, telles que le service de l'hydrogène et la manipulation du GNL, où même des fuites infimes sont inacceptables.

De plus, la conception dentelée améliore la résistance du joint à « l'éclatement » sous une pression interne élevée. Les dentelures créent un verrouillage mécanique avec le matériau de revêtement, l'empêchant d'être extrudé hors de l'espace de la bride. Il s'agit d'un mode de défaillance courant pour les joints souples, en particulier dans les applications à température élevée. Nos joints dentelés ont été testés pour résister à des pressions internes allant jusqu'à 250 bars sans face à l'extrusion, offrant ainsi une étanchéité fiable même dans les services les plus exigeants. Cette combinaison d'efficacité d'étanchéité élevée, de résilience et de résistance à l'éclatement est la raison pour laquelle le joint dentelé est devenu le choix préféré pour les applications d'étanchéité critiques dans le monde entier.

Comment les joints dentelés gèrent-ils les températures et pressions extrêmes ?

Les performances d'un joint dentelé dans des conditions extrêmes sont déterminées par les matériaux utilisés à la fois pour le noyau métallique et le revêtement souple. Le noyau métallique, généralement fabriqué en acier inoxydable (par exemple 304, 316, 316L), offre la résistance mécanique et le retour élastique nécessaires pour résister aux forces de serrage et aux pressions internes élevées. Le matériau de revêtement, qui peut être du graphite, du PTFE, du mica ou de la fibre céramique, offre la conformabilité et la résistance chimique nécessaires pour assurer l'étanchéité au fluide de procédé. En sélectionnant la combinaison appropriée de matériaux de noyau et de revêtement, les joints dentelés peuvent être conçus pour fonctionner à des températures allant de la cryogénie (-196 °C) jusqu'à 1 000 °C (avec des revêtements en mica ou en céramique) et à des pressions allant du vide à 350 bar. Notre usine de Kaxite propose une large gamme de combinaisons de matériaux pour répondre aux besoins spécifiques de chaque application.

Considérations matérielles clés pour les applications dans des conditions extrêmes :

• Service haute température (400°C à 1000°C) :Pour des températures supérieures à 400°C, le revêtement en graphite n'est pas recommandé en raison de l'oxydation. Nous proposons des joints dentelés avec des revêtements en mica ou en fibre céramique, pouvant résister à des températures allant jusqu'à 1000°C. Le noyau métallique est généralement fabriqué à partir d'alliages résistants à la chaleur tels que l'Inconel 600 ou 625. Notre usine a fourni des joints dentelés pour les joints de portes de fours et les systèmes d'échappement des usines pétrochimiques, avec des performances éprouvées sur plusieurs années de fonctionnement.
• Service cryogénique (jusqu'à -196°C) :Pour le gaz naturel liquéfié (GNL) et autres applications cryogéniques, le joint dentelé doit rester flexible et assurer une étanchéité efficace à très basses températures. Nous utilisons des noyaux en acier inoxydable 316L (qui conservent leur résistance aux chocs à basse température) et des revêtements en PTFE pur. Le PTFE reste flexible à -196°C et offre une excellente scellabilité. Nos joints dentelés ont été utilisés dans les conduites de transfert de GNL sans aucune fuite signalée sur 5 ans.
• Applications haute pression (jusqu'à 350 bar) :Pour les services à haute pression, l'épaisseur du noyau métallique et la profondeur des dentelures doivent être optimisées pour éviter l'écrasement des dentelures. Notre usine utilise une épaisseur de noyau de 1,5 mm à 3,0 mm avec des profondeurs de dentelures de 0,3 mm à 0,5 mm. Le matériau de revêtement est sélectionné pour résister à l'extrusion ; nous recommandons un revêtement en graphite avec bague anti-extrusion pour des pressions supérieures à 150 bar.
• Services corrosifs :Pour les environnements chimiques agressifs, nous proposons des joints dentelés avec des noyaux en Hastelloy, Monel ou titane, et des revêtements en PTFE expansé ou un composé de PTFE modifié. Ces matériaux résistent aux attaques des acides, des alcalis et des solvants tout en conservant leur scellabilité.

Pour valider les performances de nos joints dentelés dans des conditions extrêmes, notre usine effectue une série de tests de type conformément aux normes ASME B16.20, EN 13555 et DIN 28091. Ces tests comprennent un test de compression à chaud (mesurant la relaxation à des températures élevées), un test de fuite (avec de l'hélium ou de l'azote à différentes pressions) et un test de cyclage thermique (entre la température ambiante et la température maximale de service). Nos joints dentelés réussissent systématiquement ces tests, atteignant des taux de fuite qui répondent aux exigences les plus strictes de TA-Luft (Allemagne) et de l'EPA (États-Unis) en matière d'émissions fugitives.

Dans le cadre d'un récent projet de raffinerie au Moyen-Orient, nos joints dentelés avec noyaux 316L et revêtements en graphite ont été spécifiés pour une colonne de distillation fonctionnant à 320°C et 80 bars. Les joints ont été installés dans 20 brides d'un diamètre allant de 4" à 24". Après trois années d'exploitation, l'usine a mené une enquête sur les fuites et n'a trouvé aucune fuite détectable au niveau des brides, confirmant la fiabilité de nos joints dentelés dans des conditions extrêmes. Ces performances, combinées à la réutilisation du joint (dans de nombreux cas, le noyau métallique peut être refait avec un nouveau matériau de revêtement), font du joint dentelé une solution très rentable pour les applications d'étanchéité difficiles.

Quelles sont les principales spécifications techniques de nos joints dentelés ?

Ningbo Kaxite matériaux d'étanchéité Co., Ltd. fabrique une gamme complète de joints dentelés conçus pour répondre aux divers besoins des applications d'étanchéité industrielles. Nos offres de produits incluent des dimensions standard selon ASME B16.20, EN 1514 et DIN 2697, ainsi que des tailles personnalisées pour les brides spécialisées. Le tableau ci-dessous fournit les principales spécifications techniques de nos types de joints dentelés les plus populaires, utilisés dans les industries chimiques, pétrochimiques, de production d'énergie et de transformation alimentaire. Toutes les valeurs sont basées sur des tests de type selon les normes ASME et EN. Notre usine peut également produire des joints dentelés avec des matériaux spécialisés, tels que des noyaux plaqués argent pour une conductivité à haute température, ou des revêtements en graphite exfolié avec des niveaux de pureté élevés.

En plus de ces offres standard, notre usine propose plusieurs fonctionnalités optionnelles pour améliorer les performances et simplifier l'installation. Ceux-ci incluent une bague de centrage intérieure et extérieure (pour simplifier l'alignement et éviter une compression excessive), une bague de positionnement (pour maintenir le joint en place lors de l'assemblage de la bride verticale) et une conception « évent de gaz » (pour les joints dentelés double face afin d'éviter le gaz emprisonné). Nous proposons également une large gamme de tailles personnalisées, de 1/2" NPS à 60" NPS, ainsi que des formes spéciales pour brides non standard. Tous nos joints dentelés sont fournis avec une fiche d'installation détaillée et un tableau de recommandations de couple, garantissant que le joint est correctement installé pour des performances optimales.

Le contrôle qualité est une priorité dans notre usine. Chaque joint dentelé est soumis à une inspection visuelle des défauts de surface, à un contrôle dimensionnel à l'aide d'une CMM (machine à mesurer de coordonnées) pour les brides critiques et à un test d'étanchéité pour les applications haute pression. Nous fournissons un rapport complet de traçabilité des matériaux, comprenant des certificats d'usine pour le noyau métallique et une certification de la pureté et des propriétés du matériau de parement. Cette traçabilité est essentielle pour les industries ayant des exigences de qualité strictes, comme le nucléaire et l’aéronautique. Nos joints dentelés sont entièrement conformes à la directive européenne sur les équipements sous pression (PED) et sont disponibles avec le marquage CE si nécessaire.

Comment une installation appropriée peut-elle maximiser les performances des joints dentelés ?

Même le joint dentelé de la plus haute qualité échouera s’il n’est pas installé correctement. La conception unique du joint dentelé, reposant sur une concentration de contraintes et de multiples lignes d'étanchéité, nécessite des procédures d'installation spécifiques pour atteindre ses performances nominales. Les erreurs d'installation courantes incluent un serrage excessif (qui peut écraser les dentelures), un serrage insuffisant (entraînant des fuites), un chargement inégal des boulons (provoquant une distorsion de la bride) et des dommages au matériau de parement pendant la manipulation. Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine a développé un protocole d'installation détaillé qui a été validé sur le terrain sur des milliers d'installations. Le respect de ces directives garantit que le joint dentelé délivre tout son potentiel d'étanchéité et atteint sa durée de vie attendue.

Étapes d'installation essentielles pour les joints dentelés :

• Inspectez les surfaces des brides et le joint :Avant l'installation, inspectez les faces des brides pour déceler tout corps étranger, arêtes vives ou rayures profondes. La finition de la surface de la bride doit être comprise entre Ra 3,2 et 6,3 micromètres pour des performances optimales. Inspectez le joint dentelé pour déceler tout dommage aux dentelures ou au revêtement. Si le joint est tombé ou est endommagé, remplacez-le par un neuf.
• Centrage et alignement :Assurez-vous que le joint est centré sur la bride, en particulier dans les applications avec pression ou cyclage thermique. Si le joint est doté d'une bague de centrage, utilisez-la pour aligner le joint. Évitez d'utiliser des lubrifiants ou des produits d'étanchéité sur la face du joint, car ils peuvent réduire la friction et provoquer un serrage excessif.
• Séquence de chargement des boulons :Serrez toujours les boulons en étoile (en croix) pour garantir une charge uniforme. Cela évite la déformation de la bride et la compression inégale du joint. Pour les brides comportant plus de 4 boulons, utilisez un modèle de serrage séquentiel recommandé par le fabricant de la bride.
• Contrôle du couple :Utilisez une clé dynamométrique calibrée ou un tendeur hydraulique pour atteindre la charge de boulon recommandée. Notre usine fournit un tableau de recommandations de couple qui spécifie la contrainte de boulon recommandée en fonction de la taille du joint, du matériau de revêtement et des conditions de service. Un serrage excessif au-delà de 10 % du couple recommandé peut endommager les dentelures et réduire la résilience du joint.
• Resserrage après cycles thermiques :Pour les applications à haute température, nous recommandons de resserrer les boulons après le premier cycle thermique (chauffage jusqu'à la température de fonctionnement), car les matériaux de la bride et des boulons se dilatent à des vitesses différentes. Cela garantit que le joint conserve sa contrainte d'étanchéité une fois que le système a atteint l'équilibre.

Une étude de cas provenant d'une usine chimique aux États-Unis illustre l'importance d'une installation correcte. L'usine utilisait nos joints dentelés sur une bride de réacteur fonctionnant à 250°C et 60 bar. Malgré les joints de haute qualité, l’usine a connu des fuites intermittentes. L'enquête a révélé que les boulons de la bride étaient serrés selon un schéma circulaire et non en croix, ce qui entraînait une charge inégale et une déformation de la bride. Après avoir recyclé l'équipe de maintenance sur la procédure de serrage correcte, la fuite a été éliminée et les joints ont fonctionné parfaitement pendant les trois années suivantes jusqu'au prochain arrêt de maintenance planifié. Cet exemple souligne qu’une installation correcte est aussi importante que le choix des joints.

Notre usine propose à nos clients un programme de formation à l'installation gratuit, qui peut être dispensé sur site ou en ligne. La formation couvre la manipulation des joints, l’inspection des brides, le calcul du couple et l’utilisation des équipements de tension hydraulique. Nous fournissons également une liste de contrôle d'installation qui peut être utilisée par les équipes de maintenance pour garantir que toutes les étapes sont terminées. De plus, nous proposons un service de re-serrage pour les brides critiques, où nos techniciens visitent le site pour effectuer le re-serrage après le premier cycle thermique. En investissant dans une installation appropriée, vous pouvez garantir que vos joints dentelés atteignent leurs performances et leur durée de vie maximales, protégeant ainsi votre équipement et votre personnel.

Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre un joint dentelé et un joint spiralé ?

Réponse : Les deux sont des joints hautes performances, mais ils diffèrent par leur construction et leur principe d’étanchéité. Un joint enroulé en spirale est constitué de couches alternées de métal et de matériau de remplissage enroulées en spirale, ce qui offre des caractéristiques de ressort et une grande flexibilité. Un joint dentelé, quant à lui, est constitué d'un noyau métallique solide avec des dentelures concentriques en surface, recouvert d'un revêtement souple. Le joint dentelé offre une plus grande résistance à l'éclatement et est moins sujet aux dommages lors de la manipulation et de l'installation. Il nécessite également généralement des charges de boulons inférieures pour obtenir une étanchéité par rapport aux joints enroulés en spirale de même taille. Pour les applications avec des cycles thermiques sévères ou une pression interne élevée, le joint dentelé est souvent le choix préféré en raison de son noyau métallique robuste et de ses multiples lignes d'étanchéité.

Question 2 : Les joints dentelés peuvent-ils être réutilisés après leur retrait ?

Réponse : En général, nous déconseillons la réutilisation des joints dentelés, en particulier dans les services critiques. Une fois le joint comprimé, les dentelures et le matériau de revêtement ont pris un certain jeu et peuvent ne pas assurer une étanchéité aussi efficace s'ils sont réutilisés. Cependant, dans certaines applications non critiques, à basse pression et à basse température, il peut être possible de réutiliser le joint si le matériau de revêtement est encore intact et si les dentelures ne sont pas déformées. Le noyau métallique peut souvent être refait à neuf avec un nouveau matériau de revêtement dans notre usine, rétablissant ainsi le joint à l'état neuf. Ce service est disponible pour les gros joints où les coûts de remplacement sont élevés. Pour les applications critiques pour la sécurité, utilisez toujours un nouveau joint dentelé.

Question 3 : Quelle est la pression et la température maximales pour un joint dentelé ?

Réponse : La pression et la température maximales dépendent des matériaux utilisés. Dotés d'un noyau en acier inoxydable 316L et d'une face en graphite expansé, nos joints dentelés peuvent fonctionner à des températures allant jusqu'à 450°C (en atmosphères inertes) et des pressions jusqu'à 250 bar. Pour des températures plus élevées, les versions à revêtement en mica ou en céramique peuvent supporter jusqu'à 800°C à 1 000°C, mais la pression nominale diminue légèrement. Pour les applications cryogéniques, le joint peut fonctionner à -196°C avec un revêtement en PTFE. Il est essentiel de consulter nos fiches techniques ou de contacter notre usine de Ningbo Kaxite Sealing Materials Co., Ltd. pour sélectionner la combinaison de matériaux adaptée à vos conditions de fonctionnement spécifiques.

Question 4 : Quelle finition de surface de bride est requise pour un joint dentelé ?

Réponse : Pour des performances optimales, la finition de la surface de la bride doit être de Ra 3,2 à 6,3 micromètres (125 à 250 micropouces). Cette finition offre une rugosité suffisante pour que les dentelures mordent dans le matériau du parement sans endommager le parement. Une finition plus lisse (par exemple Ra 1,6) peut réduire la friction et faire glisser le joint lors du boulonnage, tandis qu'une finition plus rugueuse peut entraîner une usure excessive du revêtement. Notre usine fournit des directives de préparation des brides pour différents types et matériaux de brides. Si la bride est corrodée ou présente des rayures profondes, nous vous recommandons de réusiner la surface de la bride avant d'installer le joint dentelé.

Question 5 : Comment les joints dentelés se comparent-ils aux joints en feuille (découpés dans une feuille) en termes de performances ?

Réponse : Les joints en feuille sont plus simples et moins coûteux, mais ils reposent sur une compression uniforme sur une grande surface et sont plus sensibles aux irrégularités des brides et aux variations de charge des boulons. Les joints dentelés offrent des performances d'étanchéité supérieures, en particulier dans les applications à haute pression, haute température et à cycles thermiques. La conception dentelée concentre la charge et crée plusieurs lignes d'étanchéité, ce qui la rend plus tolérante aux imperfections des brides. De plus, les joints dentelés ont un taux de relaxation au fluage beaucoup plus faible, conservant ainsi leur force d'étanchéité au fil du temps. Pour les applications critiques où les fuites ne peuvent être tolérées, les joints dentelés sont le choix préféré par rapport aux joints en feuille. Notre usine peut fournir une analyse comparative des performances pour vous aider à faire le bon choix.

Conclusion : une étanchéité fiable avec les joints dentelés de Ningbo Kaxite

Le joint dentelé est une solution éprouvée pour les applications d'étanchéité industrielles exigeantes, offrant des performances supérieures grâce à sa conception dentelée unique, ses multiples lignes d'étanchéité et la polyvalence des matériaux. Des fours à haute température aux lignes de GNL cryogéniques, de la vapeur haute pression aux produits chimiques agressifs, le joint dentelé offre la fiabilité et la sécurité exigées par l'industrie moderne. Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine s'est bâtie la réputation de fournir des joints dentelés de haute qualité avec une fabrication de précision, un contrôle qualité rigoureux et une expertise technique approfondie. Nous proposons une large gamme de tailles standard et personnalisées, ainsi que des fonctionnalités optionnelles pour simplifier l'installation et améliorer les performances.

Êtes-vous à la recherche d’une solution d’étanchéité fiable pour votre application critique ?Contactez Ningbo Kaxite Sealing Materials Co., Ltd. aujourd'huipour une consultation complète. Fournissez les dimensions de votre bride, vos conditions de fonctionnement et le milieu de traitement, et notre équipe d'ingénieurs vous recommandera le matériau et la conception optimaux du joint dentelé. Nous proposons des échantillons gratuits, une livraison rapide et une gamme complète de rapports de tests.Demandez dès maintenant votre échantillon gratuit de joint dentelé et votre fiche technique auprès de Ningbo Kaxite Sealing Materials Co., Ltd. et découvrez la différence en termes de performances d'étanchéité.
