Comment la garniture en PTFE fonctionne-t-elle dans les applications d’étanchéité de pompes industrielles ?

Un ingénieur de maintenance d'une usine chimique est confronté à un problème persistant : les pompes centrifuges de la ligne de transfert d'acide fuient au niveau du presse-étoupe. L'emballage conventionnel fonctionne pendant quelques semaines, puis durcit, se fissure et commence à couler. L'ingénieur a besoin d'une solution d'étanchéité capable de supporter l'acide sulfurique à 80 °C, qui puisse être installée rapidement pendant une courte fenêtre de maintenance et qui durera jusqu'au prochain arrêt planifié. La réponse, dans de nombreux cas, estEmballage en PTFE. Le PTFE, ou polytétrafluoroéthylène, est un fluoropolymère connu pour son inertie chimique, son faible frottement et sa large plage de températures. Sous forme de garniture, il constitue un élément d'étanchéité tressé et flexible qui peut être coupé à longueur et installé dans un presse-étoupe de pompe sans nécessiter d'usinage de précision ou de fabrication de joints personnalisés.

Ce guide est destiné aux ingénieurs d'approvisionnement et aux responsables de la maintenance qui évaluent les garnitures en PTFE pour les applications d'étanchéité de pompes industrielles. Nous expliquerons le fonctionnement de l'emballage PTFE, les différentes qualités et constructions disponibles, les limites de performance que vous devez connaître, les exigences d'installation et les critères de sélection d'un fournisseur. Nous fournirons également des paramètres de produit détaillés de notre usine àMatériaux d'étanchéité Cie., Ltd de Ningbo Kaxite.Que vous scelliez des pompes centrifuges, des pompes alternatives, des mélangeurs ou des vannes, ce guide vous aidera à déterminer si la garniture PTFE est le bon choix pour votre application et comment la spécifier correctement.

Table des matières

• 1. Qu'est-ce qu'une garniture en PTFE et comment scelle-t-elle une pompe ?
• 2. Quelles qualités et constructions de garnitures en PTFE sont disponibles ?
• 3. Quelles sont les limites de performances de la garniture en PTFE ?
• 4. Comment la garniture en PTFE doit-elle être installée pour des performances fiables ?
• 5. Comment évaluez-vous un fournisseur d’emballages en PTFE ?
• 6. Quels sont les paramètres clés du produit de notre usine ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Qu'est-ce qu'une garniture en PTFE et comment scelle-t-elle une pompe ?

L'emballage PTFE est un matériau d'étanchéité tressé fabriqué à partir de fibres ou de fils de polytétrafluoroéthylène. Il est fourni en longueur continue, généralement dans une section carrée ou rectangulaire, et est coupé à longueur et enroulé autour de l'arbre de la pompe dans la boîte à garniture. La garniture est comprimée par le fouloir du presse-étoupe, qui force le matériau contre l'arbre et l'alésage du presse-étoupe. La compression crée un joint qui empêche le fluide de traitement de fuir le long de l'arbre. Les garnitures en PTFE sont utilisées dans une large gamme de pompes industrielles, notamment les pompes centrifuges, alternatives et rotatives, ainsi que dans les vannes, les mélangeurs et les agitateurs. Le tableau ci-dessous résume les composants d'un presse-étoupe de pompe typique avec garniture PTFE.

Chez Kaxite, notre usine fabrique des garnitures en PTFE dans une gamme de constructions pour l'étanchéité des pompes industrielles. Nous utilisons des fils PTFE et des techniques de tressage de haute qualité pour produire des emballages flexibles, durables et résistants aux produits chimiques. Notre équipe d'ingénieurs peut vous conseiller sur la qualité et la taille de garniture appropriées pour votre pompe et les conditions spécifiques de votre processus.

2. Quelles qualités et constructions de garnitures en PTFE sont disponibles ?

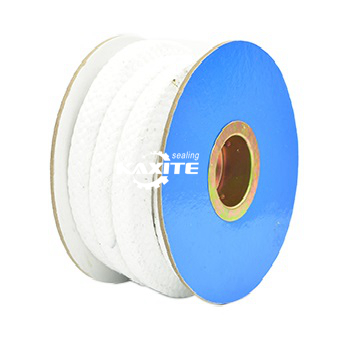

La garniture PTFE est disponible en plusieurs qualités et constructions, chacune adaptée à différentes applications. Les types les plus courants sont les garnitures en PTFE pur, les garnitures en PTFE avec imprégnation de lubrifiant, les garnitures en PTFE avec graphite et les garnitures en PTFE avec fibres d'aramide. La garniture en PTFE pur offre la résistance chimique la plus élevée et le frottement le plus faible, mais elle a une résistance mécanique inférieure et est sujette à l'écoulement à froid sous haute pression. La garniture en PTFE imprégnée de lubrifiant (tel que du silicone ou de l'huile minérale) améliore la flexibilité et réduit la friction, ce qui la rend adaptée à l'étanchéité des pompes à usage général. La garniture en PTFE avec graphite améliore la conductivité thermique et réduit l'usure, ce qui la rend adaptée aux applications à grande vitesse et à haute température. La garniture en PTFE avec fibres d'aramide améliore la résistance mécanique et la résistance à l'extrusion, ce qui la rend adaptée aux pompes haute pression. Le tableau ci-dessous compare ces notes.

Dans notre usine, nous fabriquons les quatre qualités de garnitures en PTFE. Nous proposons également des constructions sur mesure, telles que des garnitures avec un noyau en silicone ou des garnitures avec une couche externe imprégnée de graphite. Notre objectif est de fournir à nos clients la qualité qui correspond le mieux à leur fluide de procédé, leur température, leur pression et leur vitesse d'arbre.

3. Quelles sont les limites de performances de la garniture en PTFE ?

Bien que la garniture en PTFE offre une excellente résistance chimique et un faible frottement, elle présente des limites de performances que les acheteurs doivent comprendre. Les limites les plus importantes sont la température, la pression, la vitesse de l'arbre et la compatibilité chimique. La limite de température dépend du grade. La garniture en PTFE pur peut fonctionner jusqu'à environ 260°C, mais ses propriétés mécaniques se dégradent au-dessus de 150°C. La garniture en graphite PTFE peut fonctionner jusqu'à 300°C. La limite de pression dépend de la construction. La garniture en PTFE pur est limitée à environ 10 bars, tandis que la garniture en PTFE aramide peut supporter jusqu'à 50 bars. La limite de vitesse de l'arbre dépend de la garniture et de la lubrification. La garniture en PTFE pur est limitée à environ 10 m/s, tandis que la garniture en PTFE graphite peut supporter jusqu'à 20 m/s. La compatibilité chimique est généralement excellente, mais le PTFE peut être attaqué par les métaux alcalins fondus, le fluor et certains composés halogénés. Le tableau ci-dessous résume les limites de performance des différentes qualités.

Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine teste notre garniture en PTFE pour vérifier ces limites de performances. Nous fournissons également des conseils d'application pour aider nos clients à sélectionner la qualité adaptée à leurs conditions spécifiques. Nous recommandons aux acheteurs de toujours consulter le fabricant de l'emballage avant d'utiliser l'emballage en PTFE dans des applications proches de ces limites.

4. Comment la garniture en PTFE doit-elle être installée pour des performances fiables ?

Les performances de la garniture PTFE dépendent non seulement du matériau mais également de l'installation. Une mauvaise installation est l’une des principales causes de défaillance de l’emballage. Les principales étapes d'installation sont les suivantes : nettoyer la boîte à garniture, couper les bagues de garniture à la bonne longueur, installer les bagues une par une avec la bonne orientation et serrer le fouloir du presse-étoupe à la compression correcte. Les anneaux d'emballage doivent être coupés avec un couteau bien aiguisé et un mandrin pour garantir une coupe carrée. Les anneaux doivent être installés avec la coupe diagonale décalée de 90 degrés par rapport à l'anneau précédent, créant ainsi un joint labyrinthe. Le fouloir du presse-étoupe doit être serré progressivement et uniformément, l'arbre étant tourné entre les réglages. Le tableau ci-dessous résume les étapes d'installation et leur importance.

Dans notre usine, nous fournissons des instructions d'installation détaillées avec chaque commande d'emballage PTFE. Nous proposons également des formations sur site pour les équipes de maintenance. Notre objectif est de garantir que notre garniture PTFE fonctionne de manière fiable dès le premier démarrage et tout au long de sa durée de vie.

5. Comment évaluez-vous un fournisseur d’emballages en PTFE ?

L'évaluation d'un fournisseur de garnitures en PTFE nécessite de se concentrer sur la qualité des matériaux, la capacité de fabrication, les tests, le support des applications et les performances de livraison. Le fournisseur doit utiliser des fils PTFE de haute qualité et maintenir un contrôle qualité strict dans le processus de tressage. Ils doivent avoir la capacité de tester les performances de l'emballage. Ils doivent fournir un support d'application pour aider les clients à sélectionner la bonne qualité et à l'installer correctement. Et ils doivent avoir des performances de livraison fiables pour maintenir les calendriers de maintenance sur les rails. Le tableau ci-dessous résume ces critères d’évaluation.

Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine produit des emballages en PTFE depuis plus d'une décennie. Nous utilisons des fils PTFE de haute qualité et maintenons un contrôle qualité strict. Nous testons notre emballage pour vérifier ses performances. Nous fournissons une assistance aux applications et des conseils d’installation. Et nous maintenons un stock de tailles standards pour une livraison rapide. Nous vous invitons à nous évaluer par rapport à ces critères et à nous considérer comme votre partenaire pour l'emballage PTFE.

6. Quels sont les paramètres clés du produit de notre usine ?

Le tableau suivant fournit les principaux paramètres de produit pour notre garniture PTFE. Ce produit est conçu pour les applications d'étanchéité de pompes industrielles et est disponible dans une gamme de qualités et de tailles. Notre usine peut également produire des emballages personnalisés pour répondre à des exigences spécifiques.

Dans notre usine, nous fabriquons nos garnitures en PTFE pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser le matériau, la section transversale et la longueur en fonction de vos besoins spécifiques. Notre système de contrôle qualité comprend l’inspection des matières premières, l’inspection en cours de processus et l’inspection finale avant expédition. Notre objectif est de fournir à nos clients une garniture PTFE de haute qualité qui répond à leurs exigences de performance.

7. Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre une garniture en PTFE pur et une garniture en PTFE graphite ?

Réponse : La garniture en PTFE pur est composée à 100 % de fil PTFE et offre la plus haute résistance chimique et le plus faible frottement. Il convient aux applications basse pression et basse vitesse. La garniture en graphite PTFE contient du graphite, qui améliore la conductivité thermique et réduit l'usure. Il convient aux applications à grande vitesse et à haute température. Le choix dépend des conditions de fonctionnement de votre pompe.

Question 2 : À quelle fréquence la garniture en PTFE doit-elle être remplacée ?

Réponse : L'intervalle de remplacement dépend des conditions de fonctionnement, de la qualité de l'emballage et de la qualité de l'installation. En général, la garniture en PTFE doit être remplacée lorsqu'elle commence à fuir excessivement ou lorsque le fouloir du presse-étoupe a été serré à sa limite. Une garniture bien installée et correctement entretenue peut durer de 6 à 12 mois en service typique d'une pompe. Dans les applications chimiques agressives ou à grande vitesse, l'intervalle peut être plus court.

Question 3 : Les garnitures en PTFE peuvent-elles être utilisées dans les pompes alimentaires et pharmaceutiques ?

Réponse : Oui, les garnitures en PTFE peuvent être utilisées dans les pompes alimentaires et pharmaceutiques si elles sont fabriquées à partir de matériaux conformes à la FDA et sont exemptes de lubrifiants non approuvés pour le contact alimentaire. Notre usine propose une garniture en PTFE de qualité alimentaire qui répond aux exigences de la FDA et de l'UE 10/2011. Merci de préciser vos exigences réglementaires lors de votre commande.

Question 4 : Quelle est la procédure correcte de serrage des presse-étoupes pour les garnitures en PTFE ?

Réponse : Le presse-étoupe doit être serré progressivement et uniformément, en faisant tourner l'arbre entre les réglages. Commencez par serrer à la main, puis serrez les écrous du presse-étoupe d'un sixième de tour à la fois. Faites fonctionner la pompe pendant quelques minutes et vérifiez s'il y a des fuites. Un léger écoulement (quelques gouttes par minute) est normal pour les presse-étoupes et aide à lubrifier la garniture. Si la fuite est excessive, resserrez le presse-étoupe d'un sixième de tour supplémentaire. Ne serrez pas trop, car cela pourrait provoquer une friction excessive et une usure de l'arbre.

Question 5 : La garniture en PTFE peut-elle être utilisée avec des boues abrasives ?

Réponse : La garniture PTFE standard n'est pas recommandée pour les boues abrasives car les fibres PTFE peuvent être endommagées par les particules abrasives. Pour les applications abrasives, une garniture en aramide PTFE ou une garniture à construction renforcée est recommandée. Ces matériaux offrent une meilleure résistance à l’abrasion et à l’extrusion. Notre équipe technique peut vous conseiller sur le meilleur emballage pour votre application de lisier.

8. Conclusion

La garniture PTFE est une solution d’étanchéité polyvalente et fiable pour les applications de pompes industrielles. Son excellente résistance chimique, son faible frottement et sa large plage de températures le rendent adapté à une large gamme de fluides de procédé. Cependant, ses performances dépendent de la sélection de la bonne qualité, de la compréhension des limites de performances et de son installation correcte. Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine possède l'expertise et la capacité de fabriquer des garnitures en PTFE de haute qualité pour les applications les plus exigeantes. Nous utilisons des matériaux de haute qualité, un tressage de précision et des tests rigoureux pour garantir que nos emballages répondent aux normes de performance et de fiabilité les plus élevées.

Que vous scelliez des pompes centrifuges, des pompes alternatives, des mélangeurs ou des vannes, nous vous invitons à nous contacter pour discuter de vos besoins. Nous pouvons fournir des échantillons, des données techniques et des solutions personnalisées. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les applications d'étanchéité industrielle dans le monde entier.

Contactez Ningbo Kaxite Sealing Materials Co., Ltd. aujourd'huipour discuter de vos exigences en matière de garnitures d'étanchéité en PTFE et découvrir comment nos produits peuvent améliorer la fiabilité de vos applications d'étanchéité de pompes.
