Dans un gazoduc à haute pression ou un hydrocraqueur de raffinerie, les joints à brides doivent contenir des fluides à des pressions supérieures à 400 bars et des températures allant de la température ambiante à plus de 500°C. Le joint qui remplit cette fonction d’étanchéité n’est pas une feuille souple et compressible. Il s’agit d’un anneau métallique solide – un joint d’étanchéité annulaire – qui assure l’étanchéité grâce à un mécanisme fondamentalement différent de celui d’un joint conventionnel. Le joint annulaire ne repose pas sur l’élasticité d’un matériau en caoutchouc ou en graphite. Il repose sur l'application précise de la précharge des boulons pour forcer un contact métal sur métal entre le joint et la rainure de la bride. La précharge du boulon est la force qui active les performances d’étanchéité du joint. Sans précharge suffisante, le joint annulaire ne assurera pas l’étanchéité. En cas de précharge excessive, la bride ou le joint peuvent être endommagés. La précharge du boulon est la variable critique qui détermine le succès ou l’échec de l’assemblage.
La question de savoir comment la précharge des boulons active les performances d’étanchéité du joint torique est une question de mécanique et de science des matériaux. La précharge du boulon crée une contrainte d'assise sur le joint, l'amenant à se conformer à la rainure de la bride. Le matériau du joint doit avoir la dureté appropriée pour se déformer légèrement et combler les irrégularités microscopiques de la surface de la rainure. La bride doit être suffisamment solide pour résister à la précharge sans céder. Et les boulons doivent être serrés selon un schéma contrôlé pour assurer une répartition uniforme de la charge autour de l'anneau. Cet article examinera les mécanismes de précharge des boulons, la conception du joint annulaire, le rôle de la dureté du joint et les considérations pratiques pour obtenir une étanchéité fiable. Nous fournirons également des spécifications détaillées pour notreJoints annulairesde notre usine de Matériaux d'étanchéité Cie., Ltd de Ningbo Kaxite.

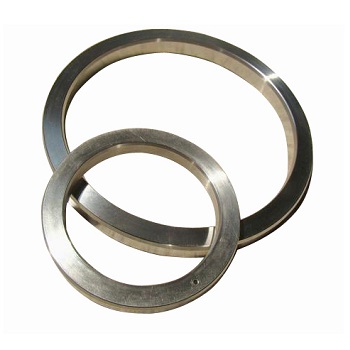

Un joint annulaire est un élément d'étanchéité métallique utilisé dans les joints à brides haute pression et haute température. Il est généralement constitué d’un anneau métallique solide de section ovale ou octogonale. Le joint est conçu pour s'insérer dans une rainure usinée avec précision sur la face de la bride. Lorsque les brides sont boulonnées ensemble, le joint est comprimé entre les deux rainures, créant ainsi un joint métal sur métal. Le mécanisme d’étanchéité d’un joint annulaire est différent de celui d’un joint souple. Un joint souple assure l'étanchéité en épousant la surface de la bride et en comblant les irrégularités microscopiques. Un joint annulaire assure l'étanchéité en déformant légèrement le métal et en créant une ligne de contact avec la rainure. La contrainte de contact au niveau de la ligne de contact est extrêmement élevée, ce qui crée une étanchéité même à des pressions très élevées. Le tableau ci-dessous résume les principales caractéristiques d’un joint annulaire.
| Fonctionnalité | Description |
| Matériel | Fer doux, acier au carbone, acier inoxydable, Monel, Inconel |
| Coupe transversale | Ovale ou octogonal |
| Mécanisme d'étanchéité | Contact de ligne métal sur métal |
| Pression nominale | Jusqu'à 10 000 psi (690 bar) et plus |
| Température nominale | -200°C à +850°C (selon le matériau) |
| Normes | API 6A, ASME B16.20 |
Chez Kaxite, notre usine fabrique des joints toriques dans une gamme de matériaux et de tailles pour répondre aux exigences des applications les plus exigeantes. Nous utilisons un usinage de précision pour garantir que les dimensions du joint sont exactes et que la finition de surface est correcte. Nos joints sont certifiés selon les normes API 6A et ASME B16.20, garantissant qu'ils répondent aux plus hauts niveaux de qualité et de fiabilité.
La précharge des boulons est la tension créée dans les boulons lorsqu'ils sont serrés. C'est la force qui serre les brides ensemble et comprime le joint. Sans précharge des boulons, les brides ne seraient pas maintenues ensemble et le joint ne serait pas comprimé. La précharge du boulon est ce qui active les performances d’étanchéité du joint annulaire. Lorsque les boulons sont serrés, la force de précharge est transmise à travers les brides jusqu'au joint. Le joint est comprimé contre la rainure, créant un contact à haute contrainte qui scelle le joint. Le niveau de précharge détermine la contrainte d'assise sur le joint, qui à son tour détermine la qualité du joint. Si la précharge est trop faible, la contrainte d'assise sera insuffisante et le joint fuira. Si la précharge est trop élevée, la bride ou le joint peuvent céder, provoquant également une fuite. La précharge du boulon doit être soigneusement calculée et contrôlée pour garantir une étanchéité fiable. Le tableau ci-dessous illustre la relation entre la précharge des boulons et la contrainte d'assise du joint.
| Précharge du boulon (kN) | Contrainte de siège du joint (MPa) | Performances d'étanchéité |
| 50 | 100 | Insuffisant; susceptible de fuir |
| 100 | 200 | Marginal; peut fuir sous pression |
| 150 | 300 | Bien; joint fiable |
| 200 | 400 | Excellent; étanchéité optimale |
| 250 | 500 | Excessif; risque de pli de la bride |
Dans notre usine, nous fournissons à nos clients des recommandations détaillées en matière de boulonnage pour nos joints toriques. Nous spécifions la précharge requise des boulons, le modèle de serrage et les exigences de lubrification. Notre équipe d'ingénieurs peut vous aider à calculer la précharge correcte pour votre combinaison spécifique de bride et de joint. Nous offrons également un support technique sur place si nécessaire.
La dureté du joint annulaire est un facteur critique dans ses performances d’étanchéité. Le joint doit être suffisamment souple pour se déformer légèrement sous la précharge du boulon, s'adaptant à la rainure de la bride et créant un joint. Cependant, il doit également être suffisamment dur pour résister à l’extrusion et conserver sa forme sous haute pression. La dureté du joint est déterminée par le matériau dans lequel il est fabriqué. Le fer doux est le matériau le plus doux et le plus couramment utilisé. Il convient aux applications basse pression et basse température. L'acier au carbone est plus dur et est utilisé pour des pressions plus élevées. L'acier inoxydable est encore plus dur et offre une résistance à la corrosion. Le Monel et l'Inconel sont utilisés pour les applications les plus exigeantes, où une résistance élevée et une résistance à la corrosion sont requises. Le tableau ci-dessous résume la dureté et les applications typiques des matériaux courants pour joints annulaires.
| Matériel | Dureté (HB) | Pression maximale (bar) | Application typique |
| Fer doux | 90 - 120 | 100 | Eau basse pression, vapeur |
| Acier au carbone | 120 - 150 | 250 | Pétrole et gaz, industrie générale |
| Acier inoxydable 304 | 150 - 180 | 400 | Chimie, pétrochimie |
| Acier inoxydable 316 | 150 - 180 | 400 | Environnements corrosifs |
| Monel | 150 - 200 | 500 | Eau de mer, haute température |
| Inconel | 180 - 250 | 690 | Haute température, haute pression |
ÀMatériaux d'étanchéité Cie., Ltd de Ningbo Kaxite., nous fabriquons des joints toriques dans tous ces matériaux. Nous proposons également une gamme de niveaux de dureté dans chaque matériau pour répondre à différentes applications. Notre équipe d'ingénieurs peut vous aider à sélectionner le matériau et la dureté adaptés à vos besoins spécifiques.
La rainure de bride est la zone en retrait sur la face de la bride dans laquelle le joint annulaire est placé. Les dimensions et l'état de surface de la rainure sont essentiels à la performance d'étanchéité du joint. La rainure doit être usinée selon des tolérances précises pour garantir que le joint est correctement placé et que la contrainte de contact est uniforme. L'angle de la rainure, la profondeur de la rainure et la largeur de la rainure affectent tous les performances d'étanchéité. La finition de surface de la rainure doit être suffisamment lisse pour permettre au joint de se déformer et de combler les irrégularités microscopiques, mais pas si lisse que le joint ne puisse pas adhérer à la surface. Le tableau ci-dessous résume les paramètres de rainure clés pour les joints toriques standard.
| Paramètre | Spécification | Importance |
| Angle de rainure | 23° ± 1° (ovale) ; 23° ± 1° (octogonal) | Assure une assise et un contact appropriés |
| Profondeur de rainure | Selon API 6A / ASME B16.20 | Garantit que le joint est entièrement capturé |
| Largeur de rainure | Selon API 6A / ASME B16.20 | Garantit que le joint s'ajuste sans jeu excessif |
| Finition de surface (Ra) | 1,6 - 3,2 µm | Permet au joint de saisir et de sceller |
| Platitude | 0,05 mm par 100 mm | Assure une contrainte de contact uniforme |
Dans notre usine, nous pouvons fournir une assistance technique sur la conception et l’usinage des rainures de bride. Nous proposons également un service d’inspection de rainure pour vérifier que la rainure répond aux exigences de la norme applicable. Ceci est important car une rainure usée ou endommagée peut empêcher même un nouveau joint de bien sceller.
Le calcul de la précharge des boulons est une étape critique dans la conception et l’assemblage d’un joint à joint annulaire. La précharge doit être suffisante pour créer la contrainte d'assise requise sur le joint, mais pas si élevée qu'elle cède la bride ou les boulons. Le calcul prend en compte la contrainte d'assise du joint, les dimensions de la bride, la taille et le matériau des boulons, ainsi que la pression et la température de fonctionnement. La précharge est généralement calculée à l’aide du code ASME des chaudières et des appareils sous pression ou de la norme équivalente. Une fois la précharge calculée, elle doit être appliquée aux boulons de manière contrôlée. Cela se fait généralement à l'aide d'une clé dynamométrique ou d'un tendeur hydraulique. Le schéma de serrage doit être suivi pour garantir une répartition uniforme de la charge. Le tableau ci-dessous résume les étapes clés de l'application de la précharge des boulons.
| Étape | Action | But |
| 1 | Nettoyer et inspecter la bride et la rainure | Assurez-vous qu’il n’y a pas de débris ou de dommages |
| 2 | Lubrifier les boulons et les faces des écrous | Réduisez la friction et assurez une précharge constante |
| 3 | Serrez les boulons en étoile à 30 % du couple cible | Placer le joint et aligner les brides |
| 4 | Serrez les boulons en étoile à 60 % du couple cible | Comprimer progressivement le joint |
| 5 | Serrez les boulons en étoile à 100 % du couple cible. | Réaliser la précharge finale |
| 6 | Vérifier le couple après 24 heures | Compenser le fluage et la relaxation |
Chez Ningbo Kaxite Sealing Materials Co., Ltd., nous fournissons à nos clients des procédures de boulonnage détaillées pour nos joints toriques. Nous proposons également une formation et une assistance sur site pour garantir que la précharge est appliquée correctement. Notre objectif est d'aider nos clients à obtenir une étanchéité fiable à chaque fois.
Les principales spécifications d'un joint annulaire comprennent la taille du joint, la classe de pression, le matériau, le type de section transversale et la dureté. Le tableau ci-dessous fournit un résumé des spécifications typiques de nos joints toriques.
| Spécification | Gamme | Remarques |
| Taille | 1/2" à 36" | Selon API 6A / ASME B16.20 |
| Classe de pression | Classe 150 à Classe 2500 | Également les pressions API 6A |
| Matériel | Fer doux, acier au carbone, SS304, SS316, Monel, Inconel | Sélectionné en fonction de la candidature |
| Type de section | Ovale (R), octogonal (RX), haute performance (BX) | Sélectionné en fonction de la pression et de la rainure |
| Dureté | Par norme matérielle | Sélectionné en fonction du matériau de la bride |
| Finition de surface | Ra 1,6 - 3,2 µm | Assure une bonne assise |
| Normes | API 6A, ASME B16.20, DIN 2693 | Conformité aux normes internationales |
Dans notre usine, nous fabriquons des joints toriques pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser le joint pour répondre aux exigences spécifiques du projet, notamment des matériaux spéciaux, des tailles spéciales et des sections transversales spéciales. Notre équipe d'ingénierie peut vous aider dans le processus de sélection et fournir des données techniques détaillées pour votre projet.
Question 1 : Quelle est la précharge de boulon recommandée pour un joint de joint annulaire ?
Réponse : La précharge recommandée des boulons dépend de la taille du joint, de la classe de pression, du matériau du joint et du matériau de la bride. Il est généralement calculé à l’aide du code ASME des chaudières et des appareils à pression ou de la norme équivalente. La précharge doit être suffisante pour créer la contrainte d'assise requise sur le joint sans céder la bride ou les boulons. Chez Ningbo Kaxite Sealing Materials Co., Ltd., nous fournissons des recommandations détaillées en matière de boulonnage pour chacun de nos joints toriques.
Question 2 : Un joint torique peut-il être réutilisé ?
Réponse : En général, un joint annulaire ne doit pas être réutilisé. Lorsque le joint est comprimé, il se déforme plastiquement pour épouser la rainure. Cette déformation est permanente et le joint ne reprendra pas sa forme initiale. La réutilisation d’un joint annulaire peut entraîner une fuite car le joint ne se scellera pas correctement la deuxième fois. La norme industrielle consiste à remplacer le joint à chaque ouverture du joint. Notre usine recommande d'utiliser un nouveau joint pour chaque assemblage.
Question 3 : Quelle est la différence entre un joint annulaire ovale et octogonal ?
Réponse : Le joint ovale (type R) a une section arrondie et est utilisé dans les applications standard. Le joint octogonal (type RX) a une section transversale plate qui offre une étanchéité plus efficace à des pressions plus élevées. Le joint octogonal nécessite une conception de rainure différente de celle du joint ovale. Le choix entre les deux dépend de la classe de pression et de la rainure de la bride. Notre équipe d'ingénierie peut vous aider à sélectionner le type approprié pour votre application.
Question 4 : Comment savoir si mon joint torique fuit ?
Réponse : Les signes d'une fuite d'un joint annulaire comprennent un fluide ou un gaz visible s'échappant du joint, une chute de pression du système et la présence d'un sifflement. Si vous soupçonnez une fuite, le joint doit être dépressurisé et inspecté immédiatement. Le joint doit être remplacé et la rainure de la bride doit être inspectée pour déceler tout dommage. Les fuites peuvent être dangereuses, en particulier en cas de service à haute pression ou toxique, elles ne doivent donc jamais être ignorées.
Question 5 : Quel est le modèle de serrage correct pour une bride à joint torique ?
Réponse : Le modèle de serrage correct est un modèle en étoile, où les boulons sont serrés dans une séquence croisée. Les boulons doivent être serrés en plusieurs étapes, généralement à 30 %, 60 % et 100 % du couple cible. Cela garantit que le joint est comprimé uniformément et que les brides restent parallèles. Après le serrage initial, le couple doit être vérifié après 24 heures pour compenser le fluage et la relaxation. Chez Ningbo Kaxite Sealing Materials Co., Ltd., nous fournissons des procédures de serrage détaillées pour nos joints toriques.
La précharge des boulons est la force qui active les performances d’étanchéité d’un joint annulaire. Sans précharge suffisante, le joint ne peut pas se déformer et créer le contact à haute contrainte nécessaire pour sceller les joints haute pression et haute température. La précharge du boulon doit être soigneusement calculée, appliquée et contrôlée pour garantir une étanchéité fiable. Le matériau du joint, la rainure de la bride et la procédure de boulonnage jouent tous un rôle dans les performances d'étanchéité. Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine possède l'expertise et l'expérience nécessaires pour fabriquer des joints toriques qui répondent aux exigences les plus exigeantes. Nous utilisons des matériaux de haute qualité, un usinage de précision et des tests rigoureux pour garantir que chaque joint que nous produisons offre des performances fiables. Nous fournissons également une assistance technique complète pour aider nos clients à obtenir une étanchéité réussie.
