Qu'est-ce qui rend le joint annulaire SS316L idéal pour les applications marines et offshore ?

Sur une plateforme pétrolière offshore en mer du Nord, une conduite de gaz haute pression fonctionne à 350 bars et 120°C. Les brides qui relient les sections de tuyaux sont scellées avecJoints annulairesfabriqué en acier inoxydable SS316L. Ces joints doivent résister non seulement à la pression et à la température extrêmes du fluide de procédé, mais également aux assauts incessants du brouillard salin, de l'humidité et du mouvement constant de la mer. Une défaillance d’un joint n’est pas ici un inconvénient mineur ; il s'agit d'un événement catastrophique qui peut entraîner un incendie, une explosion, une catastrophe environnementale et des pertes de vies humaines. Le choix du matériau du joint est donc l’une des décisions les plus critiques en ingénierie offshore. Le SS316L s'est imposé comme le matériau préféré pour les joints annulaires dans ces environnements car il offre une combinaison unique de résistance à la corrosion, de résistance mécanique et de stabilité thermique qu'aucun autre matériau ne peut égaler à un coût comparable.

Les joints annulaires sont des joints métalliques utilisés dans les applications à haute pression et haute température. Ils sont conçus pour s'insérer dans une rainure spécialement usinée sur la face de la bride, créant ainsi un joint métal sur métal lorsque les brides sont boulonnées ensemble. L'action d'étanchéité repose sur la déformation du matériau du joint dans la rainure, ce qui crée un joint étanche et étanche. Le matériau du joint détermine sa capacité à résister aux contraintes corrosives et mécaniques de l’application. Le SS316L, une version à faible teneur en carbone de l'acier inoxydable 316 standard, est particulièrement bien adapté aux environnements marins et offshore en raison de son excellente résistance aux piqûres de chlorure et à la corrosion caverneuse. ÀMatériaux d'étanchéité Cie., Ltd de Ningbo Kaxite., notre usine fabrique des joints annulaires à partir de SS316L et d'autres alliages hautes performances depuis plus de 15 ans, et nous avons affiné notre sélection de matériaux et nos processus de production pour répondre aux exigences les plus exigeantes de l'industrie offshore.

Table des matières

• 1. Le milieu marin : un laboratoire de corrosion
• 2. Pourquoi le SS316L surpasse les autres matériaux dans l'eau de mer
• 3. La métallurgie du SS316L : ce que signifie réellement le « L »
• 4. Conception de joints toriques : la géométrie de l’étanchéité
• 5. Spécifications de performance : ce que nos joints offrent
• 6. Foire aux questions (FAQ)
• 7. Conclusion

1. Le milieu marin : un laboratoire de corrosion

Le milieu marin est l’un des environnements naturels les plus corrosifs de la planète. L'eau de mer contient environ 3,5 % de sels dissous, principalement du chlorure de sodium, ainsi que de plus petites quantités de sels de magnésium, de calcium et de potassium. Ces sels font de l’eau de mer un excellent électrolyte qui accélère les processus de corrosion électrochimique. Pour les composants métalliques, la combinaison d’ions chlorure, d’oxygène dissous et d’humidité crée une attaque incessante qui peut entraîner la dégradation, même des matériaux de haute qualité, au fil du temps. Dans les applications offshore, les défis sont encore plus grands. L’atmosphère est saturée de brouillard salin, les températures oscillent entre chaleur tropicale et froid arctique et les contraintes mécaniques sont intenses. Le tableau ci-dessous résume les principaux défis liés à la corrosion dans les environnements marins et offshore.

Les conséquences de la corrosion des joints toriques sont graves. Un joint corrodé peut perdre sa force d’étanchéité, entraînant des fuites. Un joint fissuré peut échouer de manière catastrophique. Dans une plateforme pétrolière ou gazière offshore, une fuite de joint peut libérer des hydrocarbures inflammables, créant un risque d’incendie ou d’explosion. Dans un pipeline maritime, une fuite peut entraîner une contamination de l’environnement. Dans une usine de dessalement, une fuite peut compromettre la qualité de l’eau. Le choix d’un matériau résistant à la corrosion tel que le SS316L n’est donc pas seulement une préférence de qualité ; c'est un impératif de sécurité. Notre usine de Kaxite possède une vaste expérience dans la fourniture de joints annulaires pour les applications marines et offshore, et nous comprenons l'importance cruciale de la sélection des matériaux dans ces environnements.

2. Pourquoi le SS316L surpasse les autres matériaux dans l'eau de mer

Lors de la sélection d'un matériau pour les joints toriques dans les environnements marins et offshore, les ingénieurs doivent choisir parmi une gamme d'options, notamment l'acier au carbone, l'acier inoxydable, l'acier inoxydable duplex et les alliages exotiques tels que l'Inconel et le Monel. Chaque matériau a sa propre combinaison de résistance à la corrosion, de résistance mécanique et de coût. Le SS316L est souvent le choix préféré car il offre le meilleur équilibre entre performances et coût pour de nombreuses applications marines. Pour comprendre pourquoi, il est utile de comparer le SS316L à d’autres matériaux courants. Le tableau ci-dessous fournit une comparaison des principales propriétés de ces matériaux.

Le principal avantage du SS316L par rapport au SS304 est sa teneur en molybdène. Le SS316L contient 2 à 3 % de molybdène, ce qui améliore considérablement sa résistance aux piqûres et à la corrosion caverneuse dans les environnements contenant des chlorures. Le SS304, qui ne contient pas de molybdène, est sensible aux piqûres dans l'eau de mer, en particulier dans les zones stagnantes où les chlorures peuvent se concentrer. L’acier inoxydable duplex offre une résistance et une résistance à la corrosion encore plus élevées, mais il est plus cher et plus difficile à usiner. L'Inconel et le Monel offrent les plus hauts niveaux de résistance à la corrosion, mais leur coût peut être prohibitif pour de nombreuses applications. Le SS316L offre la meilleure combinaison de résistance à la corrosion, de résistance mécanique et de coût pour la majorité des applications de joints annulaires marins et offshore.

3. La métallurgie du SS316L : ce que signifie réellement le « L »

Le « L » dans SS316L signifie « faible teneur en carbone ». La norme SS316 a une teneur maximale en carbone de 0,08 %, tandis que la norme SS316L a une teneur maximale en carbone de 0,03 %. Cette différence peut paraître minime, mais elle a un impact significatif sur les performances du matériau dans les applications de soudage et à haute température. Lorsque les aciers inoxydables austénitiques comme le SS316 sont chauffés à des températures comprises entre 425°C et 815°C, des précipités de carbure de chrome se forment aux joints de grains. Ce processus est connu sous le nom de sensibilisation. La formation de carbures de chrome épuise les zones environnantes en chrome, réduisant ainsi leur résistance à la corrosion. En milieu marin, les zones sensibilisées sont très sensibles à la corrosion intergranulaire. En réduisant la teneur en carbone, le SS316L minimise la formation de carbures de chrome, le rendant résistant à la sensibilisation et à la corrosion intergranulaire.

La faible teneur en carbone du SS316L améliore également sa soudabilité. Lorsque le SS316 est soudé, la zone affectée thermiquement peut devenir sensibilisée si la teneur en carbone est trop élevée. Le SS316L peut être soudé sans traitement thermique après soudage dans la plupart des applications, car sa faible teneur en carbone empêche la sensibilisation. Ceci est particulièrement important pour les joints annulaires, qui peuvent être fabriqués par soudage ou par usinage. Le tableau ci-dessous résume les principales propriétés chimiques et mécaniques du SS316L.

Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine utilise uniquement du matériau SS316L certifié provenant de fournisseurs réputés. Nous vérifions la composition chimique et les propriétés mécaniques de chaque lot de matière que nous recevons. Nous effectuons également des tests de corrosion intergranulaire sur nos joints finis pour garantir qu'ils répondent aux exigences de la norme ASTM A262 Practice E. Ce contrôle de qualité rigoureux garantit que nos joints annulaires offrent des performances fiables dans les environnements marins et offshore les plus exigeants.

4. Conception de joints toriques : la géométrie de l’étanchéité

Les performances d’un joint annulaire dépendent non seulement du matériau mais également de sa géométrie. Le joint est conçu pour s'insérer dans une rainure sur la face de la bride. Lorsque les brides sont boulonnées ensemble, le joint est comprimé et son matériau se déforme pour remplir la rainure et créer un joint. La forme du joint et de la rainure détermine le mécanisme d'étanchéité. Il existe plusieurs profils standards de joints annulaires, chacun avec ses propres caractéristiques. Les plus courants sont les types R, RX et BX. Le type R est un anneau ovale ou octogonal utilisé dans les applications standard. Le type RX est un anneau ovale modifié utilisé dans les applications à haute pression. Le type BX est un anneau hexagonal utilisé dans les applications haute pression et haute température. Le tableau ci-dessous résume les principales caractéristiques de ces profils.

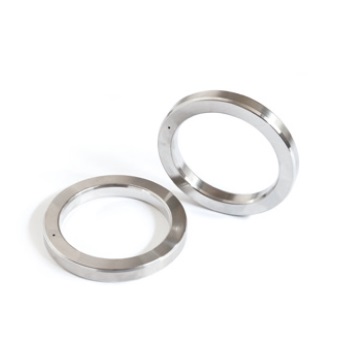

Le choix du profil dépend de la pression, de la température et de la nature du fluide à étancher. Le type R est le plus courant et convient à un large éventail d'applications. Le type RX est utilisé dans les applications à haute pression et présente une géométrie légèrement différente qui améliore les performances d'étanchéité. Le type BX est utilisé dans les applications les plus exigeantes et est conçu pour fournir une étanchéité fiable à des pressions allant jusqu'à 20 000 psi. Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine fabrique des joints annulaires dans tous ces profils, dans une gamme de tailles pour s'adapter aux spécifications de bride standard.

5. Spécifications de performance : ce que nos joints offrent

Le tableau suivant fournit les principales spécifications de performances de nos joints annulaires SS316L. Ces spécifications sont basées sur des tests standards et sont fournies comme référence pour les ingénieurs et les spécialistes des achats.

Dans notre usine, nous fabriquons des joints toriques pour répondre à ces spécifications et bien plus encore. Nous pouvons également produire des joints sur mesure pour des applications spéciales. Notre processus de contrôle qualité comprend l’inspection dimensionnelle, la certification des matériaux et les tests de performances. Nous fournissons un certificat de conformité avec chaque commande, documentant la composition du matériau, les propriétés mécaniques et les résultats des tests. Ce niveau de documentation est essentiel pour les applications offshore, où la traçabilité et l'assurance qualité sont essentielles.

6. Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre les joints toriques SS316 et SS316L ?

Réponse : La principale différence réside dans la teneur en carbone. Le SS316 a une teneur maximale en carbone de 0,08 %, tandis que le SS316L a une teneur maximale en carbone de 0,03 %. La faible teneur en carbone du SS316L le rend résistant à la sensibilisation et à la corrosion intergranulaire, ce qui est important dans les applications soudées et à haute température. Pour les environnements marins et offshore, le SS316L est généralement préféré en raison de sa résistance supérieure à la corrosion.

Question 2 : Les joints annulaires SS316L peuvent-ils être utilisés dans le service de gaz acide ?

Réponse : Le SS316L n'est pas recommandé pour le service avec des gaz corrosifs (environnements contenant du H2S) car il est sensible à la fissuration sous contrainte par les sulfures. Pour les applications de gaz corrosif, un matériau plus dur tel que l'Inconel 625 ou un acier inoxydable duplex est généralement requis. Le choix du matériau du joint doit être basé sur la composition et les conditions spécifiques du fluide de procédé. Notre équipe technique peut vous conseiller sur le meilleur matériau pour votre application.

Question 3 : Quelle est la température maximale à laquelle les joints toriques SS316L peuvent résister ?

Réponse : Les joints annulaires SS316L peuvent résister à des températures de fonctionnement continu jusqu'à 800°C. Cependant, à des températures supérieures à 425°C, le matériau peut être sensible à la sensibilisation s'il n'est pas correctement stabilisé. Pour les applications à haute température, il est important de vérifier que le matériau a été correctement traité thermiquement et testé pour sa résistance à la corrosion intergranulaire. Notre usine fournit une certification pour les tests de corrosion intergranulaire pour tous les joints haute température.

Question 4 : Comment sélectionner le profil de joint annulaire approprié pour mon application ?

Réponse : Le choix du profil dépend de la pression, de la température et de la nature du fluide. Le type R convient aux applications générales jusqu'à 10 000 psi. Le type RX est utilisé pour des pressions plus élevées jusqu'à 15 000 psi. Le type BX est utilisé pour les applications les plus exigeantes jusqu'à 20 000 psi. Les spécifications de la bride dicteront également le profil requis. Notre équipe technique peut vous aider à sélectionner le profil approprié pour votre application spécifique.

Question 5 : Quelle documentation est fournie avec les joints annulaires SS316L ?

Réponse : Nous fournissons un certificat de conformité avec chaque commande, documentant la composition du matériau, les propriétés mécaniques et les résultats des tests. Cela comprend l'analyse chimique, les résultats des tests de traction, les résultats des tests de dureté et les résultats des tests de corrosion intergranulaire. Nous fournissons également des rapports d’inspection dimensionnelle et un certificat de traçabilité des matériaux. Cette documentation est essentielle pour l'assurance qualité et la conformité réglementaire dans les applications marines et offshore.

7. Conclusion

Les joints annulaires SS316L sont le choix idéal pour les applications marines et offshore car ils offrent une combinaison unique de résistance à la corrosion, de résistance mécanique et de stabilité thermique. La teneur en molybdène du SS316L offre une excellente résistance aux piqûres de chlorure et à la corrosion caverneuse, tandis que la faible teneur en carbone empêche la sensibilisation et la corrosion intergranulaire. Le matériau peut être usiné dans une variété de profils pour répondre aux exigences de pression et de température de l'application. Et il peut être certifié pour répondre aux normes de qualité les plus strictes. Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine possède l'expertise et l'équipement nécessaires pour fabriquer des joints annulaires SS316L qui répondent aux exigences les plus exigeantes de l'industrie offshore.

Que vous conceviez une nouvelle plateforme offshore ou entreteniez une plateforme existante, nous vous invitons à contacter notre équipe technique pour discuter de vos besoins en joints. Nous pouvons fournir des spécifications détaillées des produits, des certifications de matériaux et une assistance aux applications. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les solutions d'étanchéité dans le monde entier.

Contactez Ningbo Kaxite Sealing Materials Co., Ltd. aujourd'huipour discuter de vos exigences en matière de joints toriques et découvrir comment nos joints SS316L peuvent relever les défis de vos applications marines et offshore.
