Dans l’industrie pétrochimique, une seule fuite de bride sur un hydrocraqueur à haute pression peut déclencher un arrêt d’urgence qui coûte jusqu’à 500 000 dollars par jour en perte de production. Dans une centrale électrique, une fuite de vapeur au niveau d’une bride d’entrée de turbine peut provoquer une panne forcée qui dure plusieurs jours. Ce ne sont pas des événements rares. Ils sont la conséquence directe des défauts d’étanchéité et représentent l’une des sources les plus importantes de maintenance imprévue et de perte de production dans l’industrie lourde. Le composant au centre de ce défi est le joint. Et parmi les joints, un modèle s’est révélé exceptionnellement efficace pour prévenir ces défaillances coûteuses : le joint annulaire.
Le joint annulaire est un élément d'étanchéité métallique utilisé dans les applications à haute pression et haute température où la fiabilité n'est pas négociable. Contrairement aux joints souples, qui reposent sur la compressibilité pour créer un joint, le joint annulaire crée un joint grâce à un contact métal sur métal précis entre le joint et la rainure dans les faces de bride. Cette conception fournit un joint résistant à l'éclatement, très résilient aux cycles thermiques et capable de résister à des pressions qui détruiraient d'autres types de joints. Le résultat est une réduction spectaculaire de la maintenance imprévue et des pertes de production. Cet article expliquera comment le joint annulaire y parvient, en examinant sa conception, ses matériaux, son installation et ses performances dans les environnements industriels les plus exigeants. Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine fabriqueJoints annulairesdepuis plus de deux décennies, et nous avons pu constater par nous-mêmes comment le bon joint peut transformer la fiabilité d’une usine.
Un joint annulaire est une bague d'étanchéité en métal solide usinée selon des dimensions précises et conçue pour s'insérer dans une rainure correspondante usinée dans les faces de la bride. Le joint a généralement une section transversale ovale ou octogonale et est disponible dans une gamme de tailles standard définies par API 6A et ASME B16.20. Lorsque les boulons de bride sont serrés, le joint est comprimé entre les deux faces de la rainure. Le métal se déforme légèrement, créant un joint étanche en contact avec la ligne. Ceci est fondamentalement différent d'un joint souple, qui repose sur la compressibilité du matériau pour combler les imperfections de la surface de la bride. Le joint annulaire s'appuie sur la géométrie précise de la rainure et du joint pour créer un joint à la fois robuste et fiable.
Le principal avantage du joint annulaire est sa résistance à l’éclatement. Dans un joint souple, l'élément d'étanchéité est confiné entre les faces de la bride, mais il n'est pas verrouillé mécaniquement en place. Si la pression interne dépasse la force de compression des boulons, le joint peut être poussé hors du joint, un phénomène connu sous le nom d'éclatement. Il s'agit d'une défaillance catastrophique qui libère le fluide du procédé et peut provoquer des blessures, voire la mort. Le joint annulaire ne peut pas éclater car il est mécaniquement coincé dans la rainure. La rainure agit comme un récipient de confinement et le joint y est comprimé. Même si la charge du boulon est perdue, le joint reste en place, maintenant ainsi l'étanchéité. Il s’agit d’une fonction de sécurité essentielle dans les applications haute pression.
Le tableau ci-dessous compare les caractéristiques de conception et les caractéristiques de performance des joints annulaires et des joints souples.
| Fonctionnalité | Joint d'étanchéité annulaire | Joint souple (feuille) |
| Mécanisme d'étanchéité | Contact de ligne métal sur métal | Compression d'un matériau souple |
| Résistance à l'éruption | Excellent (piégé mécaniquement) | Mauvais (peut être extrudé) |
| Pression nominale | Jusqu'à 10 000 psi (690 bars) | Jusqu'à 1 000 psi (69 bars) |
| Température nominale | Jusqu'à 1 000°C (selon le matériau) | Jusqu'à 500°C (selon le matériau) |
| Réutilisabilité | Non recommandé | Non recommandé |
| Applications typiques | Têtes de puits, pipelines, raffineries, centrales électriques | Tuyauterie industrielle générale, systèmes basse pression |

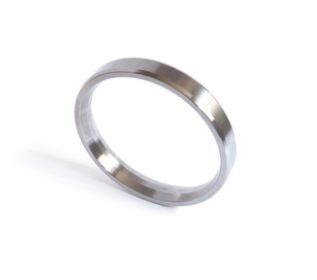

La conception du joint annulaire est standardisée pour garantir l’interchangeabilité. Les styles les plus courants sont le type R (ovale ou octogonal), le type RX (pour des pressions plus élevées) et le type BX (pour des pressions extrêmement élevées). Chaque style a une géométrie de rainure et une pression nominale spécifiques. ÀMatériaux d'étanchéité Cie., Ltd de Ningbo Kaxite., nous fabriquons les trois styles dans une gamme de matériaux pour répondre aux exigences des différentes applications.
Le joint métal sur métal d’un joint annulaire est la clé de sa capacité à empêcher les éruptions et les fuites. Lorsque les boulons de bride sont serrés, le joint est comprimé contre les faces des rainures. Le contact initial est un contact linéaire : la surface incurvée du joint rencontre la surface plane de la rainure. À mesure que la charge du boulon augmente, le métal au niveau de la ligne de contact se déforme plastiquement, créant une zone de contact plus large. Cette déformation est confinée à une très petite région et crée un joint à la fois étanche et résilient. Le joint est étanche car le contact métal sur métal élimine les interstices microscopiques qui permettraient au fluide de s'échapper. Il est résilient car la déformation élastique du joint et de la bride permet au joint de s'adapter à de petits mouvements sans perdre le contact.
La géométrie de la rainure est essentielle à la performance du joint. La rainure est usinée selon un angle (généralement 23° pour les joints de type R) et une profondeur précis. Lorsque le joint est comprimé, l'action de coincement de la rainure force le matériau du joint à entrer en contact étroit avec les faces de la rainure. Cela crée un joint qui devient plus étanche à mesure que la pression augmente. C’est ce qu’on appelle un joint alimenté par pression. Plus la pression interne est élevée, plus le joint est poussé contre les faces des rainures et plus le joint devient étanche. C'est le contraire d'un joint souple, qui peut être expulsé du joint par haute pression. Le tableau ci-dessous montre la relation entre la pression interne et la force d'étanchéité pour un joint annulaire.
| Pression interne (bar) | Force d'étanchéité (N/mm) | Contrainte de contact (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Le joint activé par la pression est ce qui rend le joint annulaire si efficace pour empêcher l’éruption. Même si la charge du boulon est réduite en raison de la dilatation thermique ou de la relaxation, la pression interne continue de dynamiser le joint. Il s’agit d’une fonction de sécurité essentielle dans les applications haute pression. Dans notre usine, nous testons chaque lot de joints toriques pour vérifier leurs performances d’étanchéité sous pression. Nous utilisons un banc d'essai hydraulique qui applique une pression interne à une bride d'essai et mesure le taux de fuite. Nos joints atteignent systématiquement des taux de fuite bien inférieurs aux limites admissibles de l'API 6A et de l'ASME B16.20.
Le matériau à partir duquel un joint annulaire est fabriqué détermine sa capacité à résister aux conditions corrosives et thermiques de l’application. Un joint fabriqué à partir du mauvais matériau tombera en panne prématurément, entraînant une maintenance imprévue et une perte de production. Les matériaux les plus courants pour les joints annulaires sont le fer doux, l'acier à faible teneur en carbone, l'acier inoxydable (304, 316, 321) et les alliages exotiques tels que l'Inconel, le Monel et l'Hastelloy. Chaque matériau possède une plage spécifique de résistance à la température et à la corrosion. Le choix du matériau doit être basé sur le fluide de procédé, la température de fonctionnement et la durée de vie requise.
Le fer doux est le matériau le plus économique et convient aux applications non corrosives à basse température. L'acier à faible teneur en carbone est utilisé pour des applications légèrement plus exigeantes. Les aciers inoxydables 304 et 316 sont les bêtes de somme de l'industrie, offrant une bonne résistance à la corrosion et une résistance aux températures élevées. L'acier inoxydable 321 est stabilisé avec du titane pour éviter la corrosion intergranulaire à haute température. L'Inconel et le Monel sont utilisés dans les environnements les plus agressifs, comme ceux contenant des chlorures ou de la vapeur à haute température. Le tableau ci-dessous fournit un guide des limites de température et de corrosion des matériaux courants pour joints annulaires.
| Matériel | Max. Température (°C) | Résistance à la corrosion | Applications typiques |
| Fer doux | 400 | Pauvre | Services basse pression et non corrosifs |
| Acier à faible teneur en carbone | 500 | Équitable | Tuyauterie industrielle générale |
| Acier inoxydable 304 | 700 | Bien | La plupart des services de raffinerie et pétrochimie |
| Acier inoxydable 316 | 800 | Très bien | Environnements corrosifs, vapeur à haute température |
| Acier inoxydable 321 | 900 | Très bien | Applications à haute température |
| Inconel 625 | 1 000 | Excellent | Température extrême, très corrosif |
| Monel 400 | 800 | Excellent | Environnements contenant des chlorures |
La sélection du bon matériau est une décision technique cruciale. Un joint qui n'est pas résistant au fluide de procédé se corrodera, perdant sa capacité d'étanchéité et contaminant potentiellement le procédé. Un joint qui n'est pas adapté à la température de fonctionnement se ramollira ou fluera, perdant sa précharge et permettant des fuites. Chez Kaxite, nous travaillons en étroite collaboration avec nos clients pour sélectionner le matériau optimal pour chaque application. Nous maintenons une base de données complète sur la compatibilité des matériaux et pouvons fournir des recommandations spécifiques basées sur les conditions du processus. Ce service est l'un des moyens par lesquels nous aidons nos clients à réduire les maintenances imprévues et les pertes de production.
Le joint annulaire le plus durable au monde échouera s’il n’est pas installé correctement. L'installation est un facteur critique dans la fiabilité du joint. Les erreurs d'installation les plus courantes sont : la réutilisation d'un joint qui a déjà été comprimé, l'endommagement du joint lors de la manipulation, le défaut de nettoyage de la rainure et l'application d'un couple de serrage inégal aux boulons. Chacune de ces erreurs peut conduire à une défaillance prématurée. Une installation correcte est un processus systématique qui doit être suivi attentivement.
La première étape consiste à inspecter le joint et la rainure. Le joint doit être exempt de défauts tels que rayures, bosses ou corrosion. La rainure doit être propre, sèche et exempte de tout débris ou vieux matériau de joint. Tout dommage à la rainure sera transféré au joint, empêchant ainsi une bonne étanchéité. La deuxième étape consiste à installer le joint dans la rainure. Le joint doit être manipulé avec précaution pour éviter tout dommage. Il doit être placé dans la rainure et vérifié pour s'assurer qu'il est correctement placé. La troisième étape consiste à aligner les brides. Les brides doivent être parallèles et alignées dans les tolérances spécifiées. Un mauvais alignement entraînera une charge inégale du joint et peut entraîner des fuites.
La quatrième étape consiste à serrer les boulons. Cela doit être effectué en étoile ou en croix, en plusieurs passes, pour garantir un chargement uniforme. Le couple final des boulons doit être conforme aux spécifications du fabricant de la bride. L’utilisation d’une clé dynamométrique calibrée est indispensable. Le tableau ci-dessous récapitule les étapes d'installation et les points clés à vérifier.
| Étape | Action | Vérification des clés |
| 1 | Inspecter le joint et la rainure | Aucun défaut, propre et sec |
| 2 | Installer le joint dans la rainure | Bien assis |
| 3 | Aligner les brides | Parallèle et centré |
| 4 | Serrer les boulons en étoile | Plusieurs passes, même le couple |
| 5 | Contrôle final du couple | Selon spécification |
Dans notre usine, nous fournissons des instructions d'installation détaillées avec chaque joint annulaire que nous expédions. Nous proposons également une formation à l'installation sur site pour nos clients. Notre équipe technique est disponible pour répondre à toutes vos questions d'installation. En suivant ces procédures, nos clients peuvent garantir que leurs joints toriques offrent la fiabilité à long terme essentielle pour réduire les maintenances imprévues et les pertes de production.
Le coût total de possession (TCO) d'un joint torique comprend le prix d'achat initial, le coût d'installation, le coût de maintenance et le coût de défaillance. Bien que le prix d'achat initial d'un joint annulaire soit plus élevé que celui d'un joint souple, le TCO est souvent inférieur car le joint annulaire dure plus longtemps et tombe en panne moins fréquemment. Une seule défaillance d'un joint souple peut coûter des centaines de milliers de dollars en perte de production, tandis qu'un joint annulaire peut empêcher cette défaillance. Le tableau ci-dessous compare le TCO d’un joint annulaire et d’un joint souple sur une période de 10 ans.
| Élément de coût | Joint d'étanchéité annulaire | Joint souple |
| Prix d'achat initial (par unité) | 50 $ | 10 $ |
| Nombre de remplacements (10 ans) | 2 | 6 |
| Coût total d'achat | 100 $ | 60 $ |
| Main d'œuvre d'installation (10 ans) | 200 $ | 600 $ |
| Coût de l'échec (10 ans) | 0 $ | 50 000 $ |
| Coût total de possession | 300 $ | 50 660 $ |
Le tableau montre que le TCO du joint annulaire est nettement inférieur à celui du joint souple, malgré le prix d'achat initial plus élevé. Les économies proviennent du nombre réduit de remplacements, de la main d’œuvre d’installation réduite et de l’élimination des coûts de panne. C'est l'argument économique en faveur de l'utilisation de joints toriques dans des applications à haute pression et haute température. Le coût d’une seule défaillance dépasse de loin le coût du joint lui-même. Chez Ningbo Kaxite Sealing Materials Co., Ltd., nous aidons nos clients à calculer le TCO de leurs solutions d'étanchéité. Nous pensons que le joint annulaire est la solution la plus rentable pour les applications exigeantes.
Question 1 : Un joint annulaire peut-il être réutilisé après avoir été compressé ?
Réponse : Non, un joint annulaire ne doit pas être réutilisé. Une fois comprimé, le joint a subi une déformation plastique et un écrouissage. Le réutiliser ne fournira pas une étanchéité fiable. Le joint doit être remplacé à chaque ouverture de la bride. Il s’agit d’une pratique de sécurité essentielle. Chez Ningbo Kaxite Sealing Materials Co., Ltd., nous recommandons à nos clients de conserver un inventaire adéquat de joints de rechange pour garantir qu'ils ne soient pas tentés de réutiliser un joint en cas d'urgence.
Question 2 : Comment sélectionner le bon matériau pour un joint annulaire ?
Réponse : Le choix du matériau dépend du fluide de procédé, de la température de fonctionnement et de la résistance à la corrosion requise. Pour les applications à basse température et non corrosives, le fer doux ou l'acier à faible teneur en carbone sont suffisants. Pour la plupart des applications en raffinerie et pétrochimie, l’acier inoxydable 304 ou 316 est recommandé. Pour les applications à haute température ou hautement corrosives, des alliages exotiques tels que l'Inconel ou le Monel peuvent être nécessaires. Notre équipe technique peut fournir des recommandations spécifiques en fonction des conditions de votre processus.
Question 3 : Quelle est la différence entre un joint annulaire de type R, de type RX et de type BX ?
Réponse : Le type R est le joint ovale ou octogonal standard utilisé dans la plupart des applications. Le type RX a une géométrie modifiée qui offre une étanchéité plus efficace à des pressions plus élevées. Le type BX est conçu pour des pressions extrêmement élevées et est alimenté par pression. Chaque type a une géométrie de rainure et une pression nominale spécifiques. Notre usine fabrique les trois types et nous pouvons vous aider à sélectionner celui qui convient à votre application.
Question 4 : Comment puis-je savoir si un joint torique a été endommagé ?
Réponse : Un joint de joint annulaire endommagé peut présenter des rayures, des bosses ou de la corrosion visibles. Il peut également être déformé ou avoir une section transversale aplatie. Si l’un de ces signes est présent, le joint ne doit pas être utilisé. Même un petit défaut peut empêcher le joint de bien sceller. Inspectez toujours soigneusement le joint avant l’installation.
Question 5 : Quelle est la pression nominale maximale d’un joint annulaire ?
Réponse : La pression nominale maximale d’un joint annulaire dépend du type et du matériau. Les joints de type R sont généralement évalués à 5 000 psi (345 bars). Les joints de type RX sont évalués à 10 000 psi (690 bar). Les joints de type BX sont évalués à 15 000 psi (1 034 bar) ou plus. La pression nominale réelle dépend également de la pression nominale de la bride et de la charge des boulons. Notre usine peut fournir des pressions nominales spécifiques pour chaque type et matériau de joint.
Le joint annulaire est un élément essentiel dans les efforts visant à réduire la maintenance imprévue et les pertes de production dans les systèmes industriels à haute pression. Son joint métal sur métal, sa conception sous pression et sa résistance à l'éruption en font la solution d'étanchéité la plus fiable pour les applications exigeantes. En sélectionnant le matériau approprié, en installant correctement le joint et en suivant un programme de maintenance préventive, les exploitants d'usine peuvent pratiquement éliminer les défaillances liées aux joints. Le résultat est une disponibilité plus élevée, des coûts de maintenance réduits et un environnement de travail plus sûr.
Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine fabrique des joints toriques depuis plus de deux décennies. Nous proposons une gamme complète de joints standards et personnalisés dans une variété de matériaux. Notre équipe technique est disponible pour vous aider dans la sélection des matériaux, la formation à l'installation et l'analyse des défaillances. Nous nous engageons à aider nos clients à atteindre les plus hauts niveaux de fiabilité et de sécurité dans leurs opérations.
Contactez Ningbo Kaxite Sealing Materials Co., Ltd. aujourd'huipour en savoir plus sur nos joints annulaires et sur la manière dont ils peuvent réduire votre maintenance imprévue et vos pertes de production.
