Dans le paysage vaste et varié de l’étanchéité industrielle, peu de produits ont démontré la résistance du joint annulaire en fer doux. Alors que des alliages exotiques, des polymères avancés et des matériaux composites ont émergé au fil des décennies, le joint annulaire en fer doux reste une solution incontournable pour les ingénieurs et les professionnels de la maintenance dans d'innombrables secteurs. Sa popularité continue n’est pas une question d’inertie ou de manque d’innovation ; il témoigne d'une combinaison unique de propriétés qui le rendent exceptionnellement bien adapté à un large éventail d'applications industrielles générales.
L’attrait durable du joint annulaire en fer doux réside dans sa simplicité et son efficacité. LeJoint d'étanchéité annulaireest un élément d'étanchéité métallique, généralement de section octogonale ou ovale, conçu pour être utilisé dans des raccords à brides avec des rainures correspondantes. Lorsqu'il est comprimé, le joint annulaire en fer doux se déforme plastiquement, créant un joint métal sur métal étanche. Cette conception a fait ses preuves depuis plus d'un siècle d'utilisation dans les services de vapeur, d'eau, de gaz et de pétrole. Sa popularité repose sur la fiabilité, la polyvalence et la rentabilité. Cet article fournit une analyse technique complète du joint annulaire en fer doux, examinant ses propriétés matérielles, ses mécanismes d'étanchéité, sa plage d'application et les raisons pour lesquelles il reste un choix préféré pour les ingénieurs dans les milieux industriels généraux. Nous aborderons également les paramètres techniques spécifiques qui définissent ses performances et les critères de sélection qui garantissent son application efficace.
Pour comprendre pourquoi le joint annulaire en fer doux reste populaire, nous devons d'abord comprendre sa conception fondamentale et son principe d'étanchéité. Le joint annulaire est un élément d'étanchéité métallique usiné avec précision, présentant généralement une section transversale octogonale ou ovale. Il est utilisé conjointement avec des brides dotées d'une rainure correspondante, appelées brides à joint annulaire (bride RTJ). La conception est normalisée selon les normes ASME B16.20 et API 6A, qui définissent les dimensions, les matériaux et les exigences de test pour les joints toriques.
Le mécanisme d'étanchéité du joint annulaire est basé sur le principe de la déformation plastique. Lorsque les boulons de bride sont serrés, le joint est comprimé dans la rainure de bride. Le matériau en fer doux, étant relativement mou et ductile, se déforme plastiquement, s'écoulant pour combler les petites irrégularités des surfaces des rainures. Cette déformation crée un joint métal sur métal très efficace, le matériau du joint étant conforme au profil de la rainure. Le joint résultant est capable de résister à des pressions et des températures élevées. La clé réside dans la douceur du matériau en fer, qui lui permet de se déformer sans se fissurer, et dans la dureté du matériau de la bride, qui fournit une contre-surface rigide contre laquelle le joint est pressé.
La conception du joint annulaire offre plusieurs avantages inhérents. Premièrement, le joint métal sur métal offre un taux de fuite très faible, ce qui le rend adapté aux applications où les fuites sont inacceptables. Deuxièmement, la conception est très résistante à l’éclatement, car le joint est mécaniquement verrouillé dans la rainure. Troisièmement, la conception est relativement simple à installer et à entretenir, avec des valeurs de couple standard pour le serrage des boulons. La géométrie du joint, qu'il soit octogonal ou ovale, influence la répartition de la pression d'étanchéité. La conception octogonale offre une ligne d'étanchéité plus positive, tandis que la conception ovale est souvent utilisée dans les applications plus anciennes ou à faible pression. ÀNingbo Kaxite matériaux d'étanchéité Co., Ltd.,nous fabriquons des joints annulaires de conception octogonale et ovale, en utilisant des matériaux en fer doux de haute qualité pour garantir des performances d'étanchéité fiables dans une variété d'applications industrielles.
Le tableau suivant résume les principales caractéristiques de conception et les principes d'étanchéité du joint RTJ en fer doux.
| Fonctionnalité | Description | Avantage |
| Forme du joint | Section octogonale ou ovale | Fournit une ligne d'étanchéité définie ; améliore la concentration de la force d'étanchéité |
| Matériau du joint | Fer doux (acier à faible teneur en carbone, 0,05-0,15 % C) | Permet la déformation plastique pour combler les irrégularités de la surface ; offre une efficacité d’étanchéité élevée |
| Mécanisme d'étanchéité | Contact métal sur métal par déformation plastique | Crée un joint étanche, résistant à l'éclatement |
| Rainure de bride | Rainure de joint annulaire standard (ASME B16.20) | Assure la compatibilité avec les brides RTJ standard |
| Charge de boulon | Appliqué à travers les boulons de bride pour comprimer le joint | Crée la force d'étanchéité ; facilite la déformation et l’étanchéité |
La simplicité de la conception du joint annulaire, combinée à sa robuste capacité d’étanchéité, en fait un choix fiable depuis des décennies. Son utilisation continue témoigne de l’efficacité de cette solution d’ingénierie, qui a été affinée au fil des années d’application pratique. Le fer doux, avec ses propriétés matérielles spécifiques, est au cœur de ce succès.
Les propriétés matérielles du fer doux sont la clé de son efficacité en tant que matériau de joint annulaire. Le terme « fer doux » dans ce contexte fait référence à un acier à faible teneur en carbone, généralement avec une teneur en carbone de 0,05 % à 0,15 %. Cette faible teneur en carbone confère au matériau sa douceur et sa ductilité caractéristiques. Les propriétés spécifiques qui le rendent adapté aux joints annulaires sont sa faible dureté, sa ductilité élevée, sa résistance à la traction modérée et sa bonne résistance à la corrosion.
Le fer doux se caractérise par sa faible dureté, généralement comprise entre 90 et 120 sur l'échelle de dureté Brinell (HB). Cette souplesse permet au joint de se déformer plastiquement sous la charge du boulon appliquée, lui permettant ainsi de s'adapter à la surface de la rainure de la bride et de créer un joint étanche. La ductilité du matériau garantit qu’il se déformera sans se fissurer ni se fracturer. La résistance à la traction du fer doux est modérée, allant généralement de 350 à 450 MPa. Cela fournit une résistance suffisante pour résister aux forces d’extrusion qui peuvent se produire lors d’un fonctionnement à haute pression. Sa résistance à la corrosion est généralement adéquate pour la plupart des fluides industriels, même si elle ne convient pas aux environnements très corrosifs.
Dans le contexte des joints toriques, les propriétés spécifiques des matériaux sont définies par des normes telles que ASME B16.20. La norme spécifie la composition et la dureté acceptables pour les joints en fer doux, garantissant ainsi que le matériau est cohérent et fiable. Le matériau doit être exempt de défauts tels que laminages, fissures ou inclusions qui pourraient compromettre l'étanchéité. Chez Kaxite, nous sélectionnons et inspectons soigneusement nos matériaux en fer doux pour nous assurer qu'ils répondent aux exigences strictes de ces normes. Nos processus de contrôle qualité comprennent des tests de dureté, des tests de traction et une inspection visuelle pour vérifier que le matériau est adapté à l'application prévue.
Le tableau suivant résume les principales propriétés matérielles du fer doux utilisé dans les joints toriques.
| Propriété | Valeur typique | Importance |
| Teneur en carbone | 0,05 - 0,15% | Détermine la douceur et la ductilité |
| Dureté (Brinell HB) | 90 - 120 | Permet une déformation plastique ; assure la scellabilité |
| Limite d'élasticité | 200 - 280 MPa | Contrainte minimale requise pour la déformation |
| Résistance à la traction | 350 - 450 MPa | Résiste à l’extrusion et maintient l’intégrité structurelle |
| Élongation | 25 - 35% | Indique la ductilité ; capacité à se déformer sans se fissurer |
| Résistance à la corrosion | Modéré | Adéquat pour les applications industrielles générales |
Le choix du fer doux comme matériau de joint est un choix technique délibéré. Sa combinaison de propriétés (douceur, ductilité et résistance modérée) en fait un matériau d'étanchéité efficace pour une large gamme d'applications industrielles générales. La capacité du matériau à s'adapter à la surface de la rainure est essentielle à son efficacité, et sa résistance à l'extrusion garantit que le joint reste intact sous pression. Cet équilibre de propriétés s’est avéré efficace au fil de plusieurs décennies d’utilisation, ce qui en fait un choix fiable et fiable.
Les performances des joints annulaires en fer doux dans les applications industrielles générales se caractérisent par plusieurs attributs clés. Ceux-ci incluent la fiabilité de l’étanchéité, la résistance à la pression et à la température, la facilité d’installation et la compatibilité avec une large gamme de fluides. Ces caractéristiques de performance sont les principales raisons pour lesquelles le joint reste populaire auprès des ingénieurs et des professionnels de la maintenance.
La fiabilité de l’étanchéité est sans doute la caractéristique de performance la plus importante. La capacité du joint en fer doux à se déformer plastiquement et à s'adapter à la rainure de la bride crée un joint très efficace. Ce joint résiste à l'éclatement, même dans des conditions de haute pression, et est capable de maintenir un faible taux de fuite sur des périodes prolongées. Le joint métal sur métal est également robuste et résistant à la fatigue, ce qui le rend adapté aux applications avec cyclage thermique. Le matériau en fer doux lui-même résiste aux attaques chimiques de nombreux fluides industriels courants.
Une autre caractéristique clé de performance est sa résistance à la pression et à la température. Les joints annulaires en fer doux peuvent être utilisés à des pressions allant jusqu'à 2 500 psi et à des températures allant jusqu'à 550 °C (1 000 °F), selon l'application. Cette large plage de fonctionnement les rend adaptés à un large spectre de services industriels. La solidité du matériau et sa résistance au fluage sont essentielles au maintien de l'étanchéité à des températures et des pressions élevées. La capacité du joint à maintenir son intégrité dans ces conditions est essentielle pour une fiabilité à long terme.
La facilité d’installation est un autre facteur qui contribue à sa popularité. Le joint annulaire est relativement simple à installer, avec des valeurs de couple standard pour le serrage des boulons. Le joint est inséré dans la rainure de la bride et les boulons sont serrés au couple spécifié. Le processus d'installation est simple et ne nécessite aucun outil ou compétence spécialisé. Cette facilité d'installation réduit le temps de travail et le risque d'erreurs d'installation.
La compatibilité avec une large gamme de fluides est un autre avantage clé. Le fer doux est compatible avec un large éventail de fluides industriels, notamment la vapeur, l’eau, le pétrole, le gaz naturel et de nombreux produits chimiques. Cette polyvalence en fait un choix pratique pour de nombreuses applications, car il peut être utilisé dans une variété de services sans nécessiter différents matériaux de joint. Ceci est particulièrement avantageux pour les usines proposant de multiples services et un stock limité de différents types de joints.
Le tableau suivant résume les principales caractéristiques de performance des joints annulaires en fer doux.
| Caractéristique de performance | Description | Avantage des applications industrielles |
| Fiabilité de l'étanchéité | La déformation plastique crée un joint métal sur métal efficace | Faibles taux de fuite, étanchéité fiable |
| Résistance à la pression | Capable de sceller à des pressions allant jusqu'à 2 500 psi | Convient aux applications haute pression |
| Résistance à la température | Capable de sceller à des températures allant jusqu'à 550°C | Convient aux applications à haute température |
| Facilité d'installation | Installation simple avec des valeurs de couple standard | Réduit le temps de travail et les erreurs potentielles |
| Compatibilité des fluides | Compatible avec une large gamme de fluides industriels | Polyvalent et pratique pour de nombreuses applications |
| Durabilité | Résistant à la fatigue et aux cycles thermiques | Longue durée de vie et maintenance réduite |
Ces caractéristiques de performance, combinées à sa rentabilité, font du joint annulaire en fer doux un choix populaire pour un usage industriel général. Sa fiabilité et sa polyvalence garantissent qu'il restera une solution fiable pour les applications d'étanchéité dans un avenir prévisible.
Le joint annulaire en fer doux est utilisé dans une large gamme d'applications industrielles générales, dans de nombreuses industries différentes. Sa polyvalence est un facteur clé de sa popularité durable. Le joint est couramment utilisé dans l'industrie pétrolière et gazière, où il est utilisé dans les vannes, les brides et les systèmes de tuyauterie. Il est également utilisé dans l’industrie pétrochimique, dans les raffineries et les usines chimiques. Dans l’industrie de la production d’électricité, il est utilisé dans les systèmes à vapeur, les chaudières et les turbines. Le joint est également utilisé dans l’industrie du traitement de l’eau et des eaux usées, ainsi que dans les secteurs des mines et de la construction. Sa capacité à fournir une étanchéité fiable dans une grande variété de services constitue un avantage majeur.
Dans le secteur pétrolier et gazier, le joint annulaire en fer doux est souvent utilisé dans les équipements de tête de puits, les arbres de Noël et les conduites d'écoulement. Sa capacité à résister à des pressions et des températures élevées le rend adapté à ces applications exigeantes. Dans l'industrie pétrochimique, il est utilisé dans les raccords à brides des usines de transformation, où il doit assurer l'étanchéité contre une large gamme de produits chimiques et de fluides de transformation. Sa polyvalence signifie qu'il peut être utilisé avec une variété de matériaux et de conceptions de brides.
Dans l'industrie de la production d'électricité, le joint annulaire en fer doux est utilisé dans les systèmes à vapeur à haute température, où sa capacité à résister aux cycles thermiques est essentielle. Il est également utilisé dans les systèmes d’eau de refroidissement et autres services auxiliaires. Sa fiabilité et sa longue durée de vie en font une solution rentable pour ces applications exigeantes. Dans l'industrie de l'eau et des eaux usées, le joint est utilisé dans les canalisations et les usines de traitement, où sa résistance à la corrosion et sa facilité d'installation sont précieuses.
Le tableau suivant fournit des exemples d'applications spécifiques des joints annulaires en fer doux dans diverses industries.
| Industrie | Applications typiques | Pourquoi le fer doux RTJ convient |
| Pétrole et gaz | Équipements de tête de puits, vannes, flowlines, brides | Résistance à haute pression et température, étanchéité fiable |
| Pétrochimique | Usines de transformation, réacteurs, échangeurs de chaleur | Polyvalence en matière de résistance chimique, capacité haute pression |
| Production d'électricité | Systèmes à vapeur, chaudières, turbines, systèmes de refroidissement | Capacité à haute température, résistance aux cycles thermiques |
| Eau et eaux usées | Pipelines, usines de traitement, stations de pompage | Résistance à la corrosion, facilité d'installation |
| Mines et construction | Pipelines à lisier, brides d'équipement | Durabilité, rentabilité |
Chez Ningbo Kaxite Sealing Materials Co., Ltd., nous fabriquons des joints annulaires en fer doux pour un large éventail d’industries. Notre usine est équipée d'équipements d'usinage et d'inspection de précision pour garantir que nos joints toriques répondent aux normes de qualité les plus élevées. Nous comprenons que chaque secteur a ses propres exigences spécifiques et nous proposons une gamme de joints toriques pour répondre à ces besoins. Notre engagement envers la qualité et la fiabilité a fait de nous un fournisseur de confiance auprès de nombreuses entreprises industrielles de premier plan. L'utilisation généralisée de joints annulaires en fer doux dans ces diverses industries témoigne de leurs performances et de leur fiabilité éprouvées.
Les spécifications techniques et les paramètres de qualité des joints annulaires en fer doux sont définis par plusieurs normes internationales. La plus importante d'entre elles est l'ASME B16.20, qui couvre les joints métalliques pour brides de tuyaux. Cette norme spécifie les dimensions, les matériaux et les exigences d'essai pour les joints toriques. Le respect de cette norme est essentiel pour garantir que le joint est compatible avec la bride et fournit les performances d'étanchéité requises. D'autres normes pertinentes incluent API 6A (pour les équipements de tête de puits) et DIN 2696 (norme européenne).
Les principales spécifications techniques d'un joint annulaire en fer doux comprennent les dimensions du joint, la dureté, la finition de surface et la composition du matériau. Les dimensions du joint sont définies par la taille de la bride, la classe de pression et le style du joint (octogonal ou ovale). Les dimensions sont contrôlées avec précision pour garantir un bon ajustement dans la rainure de la bride. La dureté du joint en fer doux doit se situer dans une plage spécifiée pour garantir une déformation et une étanchéité appropriées. La finition de surface du joint est également essentielle pour l'étanchéité, car elle doit être suffisamment lisse pour assurer une bonne étanchéité mais avec une rugosité contrôlée pour faciliter la mise en place initiale.
Le tableau suivant résume les principales spécifications techniques et paramètres de qualité d'un joint annulaire en fer doux typique.
| Paramètre | Spécification | Critères d'acceptation |
| Standard | ASME B16.20 | Respect des dimensions et matériaux standards |
| Style de joint | Octogonal ou Ovale | Spécifié par la conception et l'application de la bride |
| Matériel | Fer doux (acier à faible teneur en carbone) | 0,05-0,15 % de teneur en carbone |
| Dureté (Brinell HB) | 90-120 HB | Assure une déformation et une étanchéité appropriées |
| Finition de surface (Ra) | 1,6-3,2 μm | Fournit une surface d’étanchéité constante |
| Dimensions du joint | Selon ASME B16.20 | Des dimensions précises garantissent un ajustement correct dans la rainure de la bride |
| Inspection visuelle | Aucun défaut (fissures, laminages, inclusions) | Garantit l’intégrité du matériel |
| Certificat de conformité | Fourni avec chaque commande | Documente la conformité aux spécifications et aux normes de qualité |
Chez Ningbo Kaxite Sealing Materials Co., Ltd., nous inspectons rigoureusement nos joints annulaires en fer doux pour nous assurer qu'ils répondent à ces spécifications. Notre processus de contrôle qualité comprend la vérification des matériaux, les tests de dureté, l’inspection dimensionnelle et l’inspection visuelle. Nous fournissons également un certificat de conformité avec chaque commande, documentant la qualité des joints. Cet engagement envers la qualité garantit que nos joints toriques fonctionnent de manière fiable dans les applications industrielles les plus exigeantes.

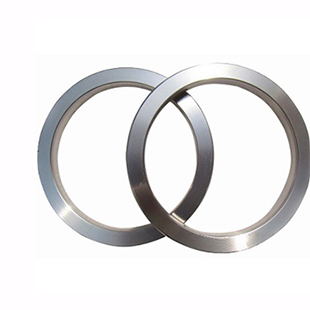

Question 1 : Quelle est la différence entre les joints annulaires octogonaux et ovales ?
Réponse : La principale différence entre les joints toriques octogonaux et ovales réside dans la forme de la section transversale. Le joint octogonal a une surface supérieure et inférieure plate avec des côtés inclinés, tandis que le joint ovale a une section transversale arrondie. La conception octogonale offre une ligne d'étanchéité plus positive et nécessite une charge de boulon inférieure pour l'étanchéité, tandis que la conception ovale est souvent utilisée dans les applications plus anciennes ou à faible pression. Les deux conceptions sont définies par ASME B16.20 et sont couramment utilisées dans les applications industrielles. Chez Ningbo Kaxite Sealing Materials Co., Ltd., nous fabriquons les deux types de joints toriques pour répondre aux exigences spécifiques de nos clients.
Question 2 : Quelle est la plage de température et de pression pour les joints annulaires en fer doux ?
Réponse : Les joints annulaires en fer doux peuvent être utilisés à des températures allant jusqu'à 550 °C (1 000 °F) et à des pressions allant jusqu'à 2 500 psi, en fonction de l'application spécifique et de la conception de la bride. Les limites de température et de pression sont définies par des normes industrielles telles que ASME B16.5 et B16.34. Les limites réelles dépendent du matériau utilisé et de la conception de la bride. Pour les applications nécessitant des températures ou des pressions plus élevées, d’autres matériaux tels que l’acier inoxydable ou des alliages peuvent être plus appropriés.
Question 3 : Les joints annulaires en fer doux sont-ils adaptés à une utilisation dans des environnements corrosifs ?
Réponse : Les joints annulaires en fer doux ne sont pas recommandés pour les environnements hautement corrosifs, car le matériau est sensible à la corrosion. Pour les applications impliquant des produits chimiques corrosifs, des solutions acides ou alcalines ou de l'eau salée, un matériau plus résistant à la corrosion tel que l'acier inoxydable, l'Inconel ou le Monel est préférable. Chez Ningbo Kaxite Sealing Materials Co., Ltd., nous proposons des joints annulaires dans une gamme de matériaux pour répondre à différentes applications.
Question 4 : Comment puis-je déterminer la taille correcte d'un joint annulaire pour ma bride ?
Réponse : La taille correcte d'un joint annulaire est déterminée par la taille de la bride et la classe de pression, telles que définies dans l'ASME B16.5 ou d'autres normes applicables. La taille du joint est généralement identifiée par la taille nominale du tuyau (NPS) et la classe de pression (par exemple, classe 150, 300, 600, etc.). Le joint doit également correspondre à la taille et à la forme de la rainure de la bride. Consulter la norme pertinente ou les spécifications du fabricant de la bride est la méthode recommandée pour identifier la taille correcte.
Question 5 : Quelle est la durée de vie attendue d’un joint annulaire en fer doux ?
Réponse : La durée de vie attendue d'un joint annulaire en fer doux dépend des conditions d'application, notamment de la température, de la pression et de la nature corrosive du fluide. Dans des conditions normales de service et avec une installation appropriée, un joint annulaire en fer doux peut fournir un service fiable pendant de nombreuses années, dépassant souvent la durée de vie de l'équipement lui-même. La durée de vie du joint est généralement limitée par les effets des cycles thermiques et de la corrosion, mais avec un entretien approprié et une inspection périodique, le joint peut être utilisé pendant de longues périodes.
Le joint annulaire en fer doux continue d'être un choix populaire pour un usage industriel général car il offre une combinaison unique de fiabilité d'étanchéité, de polyvalence et de rentabilité. Sa conception simple mais efficace, basée sur la déformation plastique du matériau en fer doux, crée un joint métal sur métal fiable qui peut résister à des pressions et des températures élevées. La compatibilité du joint avec une large gamme de fluides industriels et sa facilité d'installation en font un choix pratique pour de nombreuses applications. Son expérience éprouvée en matière de performances fiables en a fait une solution fiable dans les secteurs du pétrole et du gaz, de la pétrochimie, de la production d’électricité, du traitement de l’eau et d’autres secteurs.
Les spécifications techniques et les paramètres de qualité définis par les normes industrielles garantissent la cohérence et la fiabilité des joints annulaires en fer doux. En adhérant à ces normes et en maintenant un contrôle de qualité rigoureux, des fabricants comme Ningbo Kaxite Sealing Materials Co., Ltd. garantissent que leurs joints répondent aux plus hauts niveaux de performance et de sécurité. La popularité durable du joint annulaire en fer doux témoigne de sa fiabilité et de son efficacité, et il continuera à être une solution d'étanchéité précieuse pour les années à venir.
