Pourquoi les joints en tôle ondulée deviennent-ils une solution d’étanchéité privilégiée pour les équipements de traitement chimique ?

Parcourez n’importe quelle installation de traitement chimique et vous découvrirez un réseau complexe de tuyaux, de cuves et d’échangeurs de chaleur, tous reliés entre eux par des raccords à brides. Ces connexions sont les points faibles potentiels et reposent sur un composant modeste mais essentiel : le joint. Pendant des décennies, les produits par défaut de l'industrie étaient souvent des joints enroulés en spirale ou même de simples matériaux en feuilles sans amiante. Cependant, un changement fondamental est en cours.Joints en métal ondulé(CMG) deviennent rapidement la norme pour les applications d’étanchéité critiques, et pour cause. Ils offrent une combinaison unique de résilience, de résistance à la température et de fiabilité d’étanchéité, inégalée par de nombreuses alternatives traditionnelles. Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine a été à l'avant-garde de cette révolution, en fabriquant des joints en métal ondulé haute performance qui résolvent les problèmes d'étanchéité les plus difficiles dans les usines chimiques, les raffineries et les installations pétrochimiques du monde entier.

La préférence croissante pour les joints en tôle ondulée n’est pas seulement une tendance ; c'est une réponse logique aux exigences croissantes du traitement chimique moderne. Les usines fonctionnent à des pressions et des températures plus élevées pour améliorer leur efficacité. Ils manipulent des fluides plus agressifs et toxiques, dont les fuites sont non seulement coûteuses mais potentiellement désastreuses. Les réglementations environnementales et de sécurité se durcissent, exigeant des émissions pratiquement nulles. Dans ce paysage difficile, le joint en métal ondulé se démarque. Son profil ondulé unique offre un retour élastique et une résilience exceptionnels, compensant les inévitables fluctuations thermiques et de pression d'un processus. Cette résilience garantit une étanchéité parfaite à long terme, réduisant ainsi les émissions fugitives et éliminant le besoin d'un resserrage constant. Dans cet article, nous explorerons les principes d'ingénierie, la science des matériaux et les applications pratiques qui font des joints en métal ondulé le choix préféré de l'industrie chimique, et nous fournirons un aperçu technique détaillé des spécifications et des meilleures pratiques pour leur utilisation.

Table des matières

• 1. Qu'est-ce qui rend les joints en tôle ondulée supérieurs en termes de cycles thermiques et de pression ?
• 2. Pourquoi sont-ils la solution ultime pour les brides basse pression et de grand diamètre ?
• 3. Quelles sont les spécifications techniques critiques pour votre application ?
• 4. Comment la sélection des matériaux et la conception adaptent-elles les performances à des supports spécifiques ?
• Foire aux questions (FAQ)
• Conclusion et consultation technique

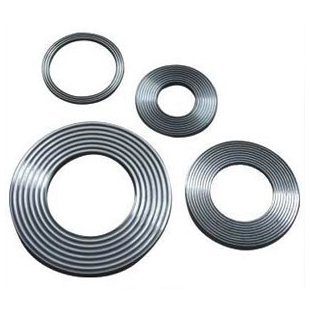

Qu'est-ce qui rend les joints en métal ondulé supérieurs sous les cycles thermiques et de pression ?

Dans le monde du traitement chimique, « l’état stationnaire » est un mythe. Les opérations réelles sont caractérisées par des dilatations et contractions thermiques, des coups de bélier et des vibrations. Ces contraintes cycliques sont le principal ennemi d’un joint de bride fiable. Les joints plats traditionnels, tels que les feuilles sans amiante, peuvent prendre un « jeu » permanent sous la charge initiale des boulons. Cela signifie qu’ils perdent leur résilience et leur élasticité au fil du temps. Lorsque la bride subit un cycle thermique, l'expansion peut comprimer davantage le joint et, lorsqu'il refroidit, le joint ne peut plus rebondir pour maintenir une pression d'étanchéité adéquate. Cette perte de charge des boulons entraîne des fuites. Un joint en métal ondulé est fondamentalement différent. Son noyau est un mince profilé métallique ondulé qui agit comme une série de ressorts. Lorsqu'il est comprimé, il ne se dégrade pas plastiquement de la même manière ; il conserve une énergie élastique importante.

Pour visualiser cela, imaginez la différence entre une feuille de carton plate et une boîte en carton ondulé. Le drap plat se plie et se froisse facilement, perdant ainsi sa résistance. La boîte en carton ondulé est cependant rigide et peut rebondir. Le même principe s'applique aux joints. Le profil ondulé de nos joints métalliques ondulés offre un haut degré de flexibilité et de récupération. Une étude récente réalisée par un institut européen de premier plan en matière d'étanchéité a mesuré la « relaxation par fluage » de différents types de joints. La relaxation par fluage est la perte de contrainte sur le boulon au fil du temps. Après 1 000 heures à 300°C, un joint en fibre compressée standard avait perdu plus de 60 % de sa contrainte initiale. Un joint flexible en graphite a perdu environ 35 %. Nos joints en tôle ondulée, en revanche, ont perdu moins de 15 % de leur contrainte initiale. Cette rétention exceptionnelle de la charge des boulons signifie que la bride reste scellée plus longtemps, même lorsque le système est soumis à des cycles thermiques et de pression sévères.

Cette résilience ne concerne pas seulement l’étanchéité ; c'est aussi une question de sécurité et de coût. Dans de nombreux processus, la détection d’une petite fuite peut s’avérer difficile, nécessitant un équipement de détection de gaz coûteux. Lorsqu’une fuite est détectée, l’usine doit souvent être arrêtée pour resserrer ou remplacer le joint. Pour une usine chimique, un arrêt peut coûter des dizaines de milliers de dollars par heure en perte de production. En maintenant une étanchéité sur le long terme, les joints pour tôle ondulée réduisent la fréquence de ces interventions coûteuses et perturbatrices. La caractéristique de « retour élastique » du noyau ondulé garantit que le joint peut s'adapter au mouvement différentiel entre les brides, protégeant ainsi le joint et empêchant les émissions fugitives. Cette fiabilité est la principale raison pour laquelle les responsables de la maintenance spécifient de plus en plus de joints métalliques ondulés pour leurs applications les plus critiques et les plus difficiles.

Pourquoi sont-ils la solution ultime pour les brides basse pression et de grand diamètre ?

L’un des scénarios d’étanchéité les plus difficiles dans le traitement chimique est celui d’une bride basse pression de grand diamètre. Pensez à un trou d'homme de réservoir de stockage, à un conduit de grand diamètre ou à un couvercle d'échangeur de chaleur. Ces brides sont souvent difficiles à sceller car elles ont une très grande surface, mais seule une quantité limitée de force de boulon peut être appliquée sans déformer la bride elle-même. De plus, les faces des brides dans ces applications sont souvent endommagées, piquées ou mal alignées en raison de changements de joints antérieurs ou simplement en raison de la taille de la structure. Un joint plat traditionnel nécessite une pression de surface très élevée pour créer un joint, mais sur une grande bride, obtenir cette pression uniforme est presque impossible.

C’est là que brille le génie de la conception du joint en métal ondulé. Son motif ondulé crée une série de lignes de scellage très concentrées. Au lieu d'exiger une pression moyenne élevée sur toute la face du joint, il concentre la charge disponible sur les boulons sur ces zones de contact étroites. Cela signifie qu'un joint en métal ondulé peut assurer une étanchéité même avec des charges de boulons relativement faibles. La capacité de s’adapter aux irrégularités de la surface constitue un autre avantage essentiel. Le noyau ondulé agit comme un diaphragme flexible qui peut se comprimer et s'adapter aux imperfections de surface, ce qui est essentiel lors de l'étanchéité de grandes brides, parfois déformées. Les joints plats standard ne peuvent tout simplement pas combler ces espaces et imperfections sans une réparation approfondie de la face de la bride, un processus long et coûteux.

Cet avantage en termes de performances se traduit directement par des économies de coûts réelles. Dans le passé, en cas de fuite dans un réservoir de grand diamètre, la solution consistait souvent à isoler le réservoir, à le vider et à faire réparer la face de la bride par un soudeur, ou à utiliser un processus d'usinage personnalisé. Cela nécessitait souvent des semaines de préparation et des coûts importants. Avec les joints en tôle ondulée, bon nombre de ces problèmes sont résolus au niveau du joint. Notre usine,Matériaux d'étanchéité Cie., Ltd de Ningbo Kaxite., produit des joints métalliques ondulés dans des tailles allant jusqu'à plusieurs mètres de diamètre, pour des pressions aussi basses que quelques millibars et pour des conditions de vide. La capacité du joint à fournir une étanchéité fiable sous des charges de boulons aussi faibles, combinée à sa tolérance aux imperfections de surface, en fait la solution incontournable pour ces applications problématiques à grande échelle. Cette capacité permet aux usines d’éviter des temps d’arrêt coûteux et des réparations de brides, ce qui permet de maintenir les opérations en cours et de réduire les budgets de maintenance.

Quelles sont les spécifications techniques critiques pour votre application ?

La sélection du joint de tôle ondulée approprié pour une application de traitement chimique spécifique nécessite une compréhension claire des conditions de fonctionnement et des spécifications techniques du joint. Une inadéquation peut entraîner une défaillance prématurée, des fuites et des dangers potentiels. Le tableau ci-dessous fournit un guide de spécifications détaillé pour notre gamme standard de joints métalliques ondulés, mettant en évidence la justification technique derrière chaque paramètre. Cependant, pour les applications complexes, nous proposons un service d'ingénierie complet sur mesure pour concevoir un joint parfaitement adapté à votre bride.

Lors de la sélection d’un joint en métal ondulé, il ne s’agit pas seulement des spécifications individuelles du matériau ; il s'agit de comprendre l'interaction entre le joint et la bride. La charge du boulon doit être suffisante pour comprimer le joint et générer la contrainte d'étanchéité requise, mais pas si élevée qu'elle écrase le noyau. La finition de surface de la bride et le parallélisme jouent également un rôle crucial. Nous recommandons une finition de surface de bride de Ra 3,2 à 6,3 µm pour une étanchéité optimale. Chez Kaxite, notre équipe technique utilise l'analyse par éléments finis (FEA) avancée pour simuler le comportement du joint sous des charges et des pressions de boulons spécifiques. Cela nous permet de recommander la conception optimale du joint et une procédure de couple contrôlé, garantissant une connexion fiable et sans fuite qui répond aux normes d'émission les plus strictes.

Comment la sélection des matériaux et la conception adaptent-elles les performances à des supports spécifiques ?

L’industrie chimique est incroyablement diversifiée et traite de tout, depuis les hydrocarbures inoffensifs jusqu’aux acides, produits caustiques et solvants agressifs. Il n’existe pas de joint « universel » unique capable de résister à tous les environnements chimiques. La véritable force du joint en métal ondulé réside dans sa personnalisation. En sélectionnant soigneusement le métal central et le matériau de revêtement (ou élément d'étanchéité), le joint peut être conçu avec précision pour les fluides et les conditions de fonctionnement spécifiques. Cette flexibilité est la raison pour laquelle ils sont de plus en plus spécifiés par rapport aux joints spiralés standard, qui ont une gamme plus limitée d'options de construction. Chez Ningbo Kaxite Sealing Materials Co., Ltd., nous produisons des joints en métal ondulé avec une large gamme de combinaisons de matériaux pour répondre aux demandes rigoureuses des industries chimique, pétrochimique et pharmaceutique.

Le métal central assure la résistance structurelle et la résilience. Pour les services chimiques généraux, le SS316L est un choix polyvalent, offrant une bonne résistance à une large gamme de fluides et de températures de fonctionnement. Pour les environnements plus corrosifs, tels que ceux impliquant des chlorures ou des acides, des alliages plus élevés comme l'Hastelloy C276 ou l'Inconel 625 sont recommandés. Pour les applications à très haute température, comme celles des fours de raffinerie, des alliages à base de titane ou de nickel sont utilisés. Notre usine maintient un inventaire complet de ces métaux spéciaux, permettant une fabrication rapide. Le choix de l’élément d’étanchéité est également crucial. Le choix le plus courant est le graphite flexible, qui offre une excellente résistance à la chaleur (jusqu'à 650°C) et une compatibilité chimique avec la plupart des hydrocarbures et de la vapeur. Cependant, le graphite ne convient pas aux acides hautement oxydants, car il peut s'oxyder et perdre ses propriétés d'étanchéité. Dans ces cas, nous utilisons un matériau de revêtement en PTFE ou ses formes modifiées, chimiquement inertes.

Nous proposons également des conceptions innovantes, telles qu'une construction « Dual Sealing Layer ». Cela implique l'utilisation de deux éléments d'étanchéité différents : par exemple, une couche interne en graphite pour l'étanchéité primaire et une bague extérieure en PTFE pour la protection contre les fluides qui pourraient attaquer le graphite. Une autre conception avancée est l’inclusion d’un anneau de support intérieur et extérieur. Une bague intérieure empêche le joint de s'effondrer vers l'intérieur sous la pression (particulièrement important pour les pressions élevées), tandis qu'une bague extérieure offre une protection contre la corrosion et facilite le centrage. Ce niveau de personnalisation est la raison pour laquelle les joints en tôle ondulée deviennent la norme pour les applications critiques en matière de sécurité et à forte valeur ajoutée. Un exemple concret : un important fabricant pharmaceutique était aux prises avec des problèmes de contamination dans une boucle d’eau de haute pureté en raison de matériaux extractibles provenant de joints standard. Notre usine a conçu un joint en métal ondulé avec un revêtement en PTFE solide et un noyau SS316L qui élimine tous les extractibles, offrant ainsi un joint pur et propre. Ce type de solution sur mesure n'est possible qu'avec la plate-forme de conception flexible d'un joint en métal ondulé.

Foire aux questions (FAQ)

Question 1 : En quoi un joint en métal ondulé diffère-t-il d'un joint enroulé en spirale en termes de performances ?

Réponse : La principale différence réside dans la conception de base. Un joint enroulé en spirale utilise une bande métallique en forme de V enroulée en hélice avec un remplissage. Ils sont excellents pour de nombreuses applications mais peuvent être sujets à « éclater » si le mastic est endommagé. Un joint en métal ondulé utilise un noyau métallique ondulé solide et continu, qui fournit une structure plus robuste et rigide. Cette conception offre une résistance supérieure à l’éclatement et est plus résiliente aux cycles thermiques sévères. Alors que les joints enroulés en spirale constituent un bon choix à usage général, les joints en métal ondulé sont généralement préférés pour les brides basse pression de grand diamètre et pour les applications où les dommages ou le mauvais alignement de la face de la bride sont un problème.

Question 2 : Un joint en métal ondulé peut-il être utilisé sur une bride avec une finition de surface très rugueuse ?

Réponse : Oui, c’est l’un de leurs principaux avantages. Le profil ondulé agit comme une série de ressorts flexibles qui peuvent se comprimer et s'adapter aux irrégularités de la surface. L'élément d'étanchéité souple (graphite ou PTFE) remplit les interstices microscopiques, créant ainsi un joint. Cela les rend idéaux pour réparer les vieilles brides corrodées sans frais de resurfaçage. Cependant, nous recommandons toujours une face de bride raisonnablement lisse et plate pour obtenir une étanchéité optimale. Pour les brides extrêmement rugueuses, un élément d'étanchéité plus épais ou un revêtement de densité plus élevée peuvent être nécessaires. Notre équipe technique peut vous conseiller sur la meilleure solution pour votre condition spécifique.

Question 3 : Quel couple dois-je utiliser lors du boulonnage d'un joint en métal ondulé ?

Réponse : Il n’existe pas de valeur de couple unique. Cela dépend de la taille du joint, de la taille des boulons, de la valeur nominale de la bride et du matériau du joint. L'objectif est d'atteindre la contrainte de joint recommandée (généralement 50-150 N/mm² pour les joints en métal ondulé) sans écraser le noyau. Nous fournissons une procédure de couple détaillée avec chaque joint que nous fournissons, qui est calculée en fonction de la conception spécifique de votre bride. Cette procédure précisera le couple en ft-lbs ou Nm, la séquence de serrage et le nombre de passes. Il est essentiel de suivre cette procédure pour obtenir une étanchéité sans fuite et éviter tout dommage. Ne dépassez jamais le couple recommandé.

Question 4 : Les joints en métal ondulé conviennent-ils au service sous vide ?

Réponse : Oui, absolument. Les joints métalliques ondulés sont excellents pour les applications sous vide, y compris le vide poussé. Leur noyau rigide les empêche d'être entraînés dans l'espace de la bride, contrairement à certains joints en feuille plus souples. La conception ondulée offre également une étanchéité positive même sous pression négative. Nous recommandons une conception avec un anneau de support intérieur pour empêcher l'effondrement vers l'intérieur et un élément d'étanchéité haute densité pour minimiser le dégazage. Notre usine de Ningbo Kaxite Sealing Materials Co., Ltd. a fourni des joints métalliques ondulés pour de nombreuses applications sous vide, notamment dans les industries pharmaceutique et des semi-conducteurs.

Question 5 : Comment stocker les joints de tôle ondulée pour garantir leur intégrité avant l'installation ?

Réponse : Les joints en métal ondulé doivent être stockés dans un environnement propre, sec et frais. Ils doivent être protégés de l’humidité, de la saleté et des températures extrêmes. L'emballage d'origine (souvent un sac en plastique scellé avec un déshumidificateur) doit être conservé intact jusqu'à l'installation pour éviter la rouille ou la contamination. Ils doivent être stockés à plat pour éviter toute déformation, et ils ne doivent pas être empilés avec d’autres objets lourds dessus. Notre usine fournit des instructions de stockage détaillées avec chaque expédition pour garantir que les joints arrivent sur site en parfait état.

Conclusion : le choix évident pour une fiabilité d'étanchéité critique

Qu'il s'agisse de résister aux cycles thermiques et de pression les plus brutaux, de sceller des brides de grand diamètre problématiques et d'offrir une flexibilité matérielle inégalée, le joint métallique ondulé s'est révélé être la solution d'étanchéité supérieure pour l'industrie de transformation chimique moderne. Sa conception unique offre un niveau de fiabilité, de sécurité et de rentabilité que les alternatives traditionnelles aux joints ne peuvent tout simplement pas égaler. Pour les ingénieurs de maintenance et les directeurs d’usine, cela représente un investissement proactif dans des opérations sans fuite et à long terme.

Êtes-vous prêt à améliorer les performances d’étanchéité de votre usine ?Contactez Ningbo Kaxite Sealing Materials Co., Ltd. aujourd'huipour discuter de votre application spécifique. Notre équipe d'ingénieurs expérimentés travaillera avec vous pour sélectionner la combinaison optimale de conception et de matériaux pour vos connexions à brides les plus critiques. Nous proposons des consultations techniques gratuites, des recommandations de conception de joints et une formation sur site pour vos équipes de maintenance.Demandez dès maintenant votre consultation technique gratuite à Ningbo Kaxite Sealing Materials Co., Ltd. et sécurisez l'intégrité de votre usine grâce à l'étanchéité fiable des joints en métal ondulé.
