Dans les applications industrielles à haute température, telles que les raffineries pétrochimiques, les centrales électriques et les échangeurs de chaleur, les joints standard échouent souvent en raison d'une dégradation thermique, d'une relaxation par fluage ou d'une perte de résilience. Toutefois, les joints dentelés en métal sont spécialement conçus pour exceller dans ces environnements exigeants. Mais qu’est-ce qui les rend si adaptés aux températures élevées ? La réponse réside dans leur conception unique et dans la sélection de leurs matériaux. Un joint dentelé en métal se compose d'un noyau métallique (généralement en acier inoxydable ou en alliage à haute teneur en nickel) avec des dentelures concentriques (rainures) sur les deux faces, et souvent d'un matériau de revêtement souple tel que du graphite ou du PTFE appliqué sur les dentelures. Le noyau métallique offre une résistance mécanique et une stabilité thermique, tandis que les dentelures concentrent la force d'étanchéité dans une bande étroite, créant des charges unitaires élevées qui s'adaptent au mouvement de la bride et aux cycles thermiques. Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine fabrique des joints dentelés depuis plus de 20 ans et nous avons validé leurs performances à des températures allant de -200°C à 850°C, selon les matériaux utilisés.
L'adéquation des joints dentelés métalliques aux températures élevées dépend de quatre facteurs clés : l'utilisation d'alliages métalliques résistants aux hautes températures (tels que l'acier inoxydable 316L, l'Inconel 625 ou l'Hastelloy C276), l'application d'un matériau de revêtement thermiquement stable (graphite expansé ou mica), la compression et la récupération contrôlées de la conception dentelée et le décalage de dilatation thermique minimal entre les matériaux du joint et de la bride. Contrairement aux joints souples (par exemple en caoutchouc ou en PTFE) qui se ramollissent, fluent ou s'oxydent à des températures élevées, le noyau métallique d'un joint dentelé conserve sa forme et sa force d'étanchéité. Les dentelures, lorsqu'elles sont comprimées, forment une série de lignes d'étanchéité étanches qui bloquent efficacement les chemins de fuite, même sous des cycles thermiques sévères. Dans cet article complet, nous analyserons la science des matériaux, la géométrie de conception et les caractéristiques de performance qui fabriquent le métal.joints dentelésle choix préféré pour le scellage à haute température. Nous fournirons également des spécifications techniques détaillées, des directives d'application et des données de performances réelles issues de la vaste expérience de notre usine.
La base de tout joint dentelé haute température est son noyau métallique. Contrairement aux matériaux organiques ou élastomères, qui se décomposent ou s'oxydent à des températures relativement basses (généralement inférieures à 200-250°C), les alliages métalliques hautes performances conservent leurs propriétés mécaniques et leur résistance à la corrosion à des températures allant jusqu'à 850°C ou même plus. ÀMatériaux d'étanchéité Cie., Ltd de Ningbo Kaxite., nous proposons une gamme de matériaux d'âme métallique, chacun sélectionné pour ses caractéristiques spécifiques de résistance à la température et à la corrosion. Pour la plupart des applications à haute température, nous recommandons les aciers inoxydables austénitiques (par exemple 304, 316L) pour des températures allant jusqu'à 600°C, et les alliages à base de nickel (Inconel 625, Incoloy 825) pour des températures allant jusqu'à 850°C ou dans des environnements très corrosifs. Le noyau métallique fournit l'intégrité structurelle nécessaire pour maintenir la contrainte du joint sous la charge des boulons de bride, même lorsque la bride et le joint subissent une dilatation thermique.
Propriétés clés des matériaux à âme métallique utilisés dans nos joints dentelés :
Le choix du matériau du noyau métallique est crucial pour atteindre la durée de vie souhaitée. Par exemple, dans une application de raffinerie avec des températures de fonctionnement de 500°C et un milieu de traitement corrosif contenant des composés soufrés, nous spécifierions un noyau en Inconel 625, qui offre une résistance exceptionnelle à l'oxydation et à la sulfuration. Dans une ligne de vapeur de centrale électrique fonctionnant à 540°C, un noyau en acier inoxydable 316L avec un revêtement en graphite est souvent suffisant. Notre usine effectue une analyse rigoureuse des matériaux pour chaque application, en tenant compte de la température de fonctionnement, de la pression et de la corrosivité moyenne, afin de recommander le noyau métallique optimal. Nous effectuons également des tests métallurgiques, notamment des analyses de dureté, de traction et de granulométrie, sur chaque lot de matériaux d'âme métallique afin de garantir la conformité aux spécifications ASTM.
Pour illustrer la différence pratique, considérons une étude de cas provenant d'une usine pétrochimique qui utilisait un joint central en acier au carbone dans un service à 550°C. Le joint s'est rompu au bout de 6 mois en raison de l'oxydation et de la perte d'épaisseur. Après avoir opté pour notre joint dentelé en acier inoxydable 316L avec une face en graphite, la durée de vie du joint s'est étendue à plus de 4 ans, sans perte mesurable d'étanchéité. Cette durabilité se traduit directement par une réduction des arrêts pour maintenance, une sécurité améliorée de l'usine et une réduction des coûts d'exploitation totaux. Notre usine de Kaxite maintient une base de données complète de données sur les performances des matériaux, nous permettant de sélectionner le noyau métallique optimal pour chaque application à haute température.

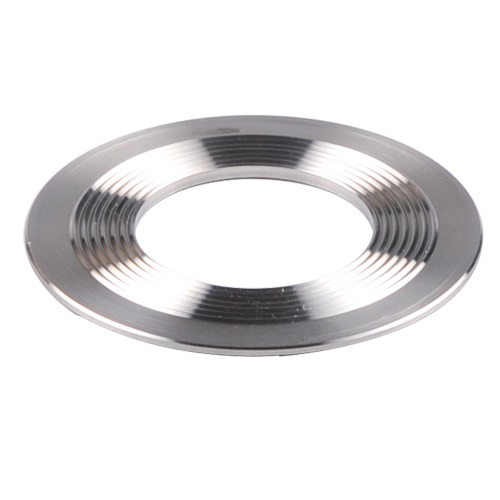

La conception dentelée (ou rainurée) des joints dentelés métalliques n'est pas simplement une caractéristique structurelle : c'est un élément clé des performances d'étanchéité à haute température. Les dentelures concentriques sur les faces du joint remplissent de multiples fonctions : elles concentrent la charge des boulons dans des bandes circonférentielles étroites, créant des contraintes d'étanchéité unitaires élevées (jusqu'à 500-700 MPa) qui s'intègrent dans la surface de la bride et assurent une étanchéité efficace. Ils permettent également une expansion et une contraction radiales du joint pendant le cycle thermique sans provoquer de relaxation excessive des contraintes. De plus, les dentelures agissent comme de multiples barrières d'étanchéité indépendantes, de sorte que si une denture est compromise, les dentelures adjacentes maintiennent toujours l'étanchéité. Cette redondance est particulièrement utile dans les applications à haute température où les cycles thermiques peuvent provoquer un mouvement de la bride et un mouvement du joint.
Principales caractéristiques améliorant les performances de la conception dentelée de nos joints dentelés :
Notre usine effectue des tests approfondis pour optimiser la géométrie des dentelures pour différentes applications. Nous avons testé des profondeurs de dentelures de 0,15 mm à 0,3 mm et des pas (distance entre les dentelures) de 1,0 mm à 2,0 mm, afin de déterminer la combinaison optimale pour des plages de température et de pression spécifiques. Notre joint dentelé standard présente une profondeur de dentelure de 0,25 mm et un pas de 1,5 mm, ce qui, selon nous, offre le meilleur équilibre entre performances d'étanchéité et résistance aux dommages par écrasement. Nous proposons également une option « denture fine » avec un pas de 1,0 mm pour les applications nécessitant des taux de fuite extrêmement faibles, telles que le service sous vide ou la manipulation de gaz toxiques.
Un exemple concret d'un aérotherme de raffinerie de pétrole brut, fonctionnant à 480 °C et avec des cycles thermiques quotidiens, démontre la valeur de la conception dentelée. Les joints plats en graphite d'origine se sont rompus en 3 mois, en raison d'un relâchement important et d'une éruption. Après avoir installé nos joints dentelés avec noyau 316L et face en graphite, la durée de vie est étendue à 3 ans. L'ingénieur de l'usine a noté que les joints dentelés maintenaient leur étanchéité même après que les brides aient été soumises à des cycles de température ambiante à 480 °C plus de 100 fois, confirmant la capacité de la conception à s'adapter aux mouvements thermiques. Chez Ningbo Kaxite Sealing Materials Co., Ltd., nous continuons d'affiner notre géométrie de denture et nos matériaux de revêtement pour répondre aux demandes évolutives des applications d'étanchéité à haute température.
Matériaux d'étanchéité Cie., Ltd de Ningbo Kaxite. fabrique une gamme complète de joints dentelés pour les applications à haute température, haute pression et corrosives. Notre gamme de produits comprend des tailles standard et personnalisées, avec divers matériaux d'âme métallique et matériaux de parement. Le tableau ci-dessous résume les principales spécifications techniques de nos modèles de joints dentelés les plus populaires, qui sont largement utilisés dans les industries pétrochimiques, énergétiques et de raffinage du monde entier. Notre usine peut produire des joints d'un diamètre de 10 mm à 5 000 mm et d'une épaisseur de 2 mm à 6 mm, pour répondre aux exigences spécifiques du projet.
| Modèle | Matériau de base | Matériau de parement | Plage de température (°C) | Pression maximale (bar) | Profondeur de dentelure (mm) | Épaisseur (mm) | Taux de fuite (ml/min) |
| KS-304-G | Acier inoxydable 304 | Graphite expansé | -200 à 550 | 350 | 0.25 | 2.0, 3.0 | < 0,05 |
| KS-316L-G | Acier inoxydable 316L | Graphite expansé | -200 à 600 | 400 | 0.25 | 2.0, 3.0 | < 0,03 |
| KS-316L-PTFE | Acier inoxydable 316L | PTFE (pour fluides corrosifs) | -200 à 260 | 300 | 0.20 | 2.0, 3.0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Graphite expansé | -200 à 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Graphite expansé | -200 à 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-316L-M | Acier inoxydable 316L | Mica (isolation haute température) | -200 à 650 | 400 | 0.20 | 2,5, 3,5 | < 0,04 |
En plus des offres standard, notre usine propose une gamme d'options personnalisées pour relever des défis spécifiques liés aux hautes températures. Nous proposons des joints dentelés avec un noyau « flexible » (par exemple, un noyau métallique ondulé) pour les applications nécessitant une compressibilité plus élevée, ou avec une dentelure « à profil de came » pour les surfaces de bride inégales. Nous pouvons également appliquer un revêtement antiadhésif (tel que PTFE ou nickel) sur le revêtement pour empêcher l'adhésion du joint aux brides, ce qui est particulièrement utile pour les assemblages boulonnés nécessitant un démontage périodique.
Le contrôle qualité est primordial dans notre processus de fabrication. Chaque joint dentelé est inspecté pour vérifier la cohérence de la profondeur de dentelure à l'aide d'une mesure optique, la planéité à l'aide d'une plaque de surface en granit et les défauts visuels sous un éclairage de haute intensité. Nous effectuons également un test de fuite à l'hélium sur des échantillons aléatoires de chaque lot, atteignant des taux de fuite inférieurs à 10^-6 mbar·l/s pour les applications critiques. Notre usine de Ningbo Kaxite Sealing Materials Co., Ltd. fournit un rapport de test complet avec chaque commande, y compris les certifications des matériaux, les résultats de l'inspection dimensionnelle et les données sur le taux de fuite. Cette transparence et cet engagement envers la qualité garantissent que nos joints dentelés offrent les performances et la fiabilité requises dans les environnements à haute température.
Même le joint dentelé le mieux conçu peut tomber en panne prématurément s’il n’est pas installé et entretenu correctement. Les applications à haute température imposent des défis uniques à l'installation des joints : la dilatation thermique doit être prise en compte, le couple des boulons doit être contrôlé avec précision pour éviter une surcompression ou une sous-compression, et le joint et les brides doivent être exempts de contaminants susceptibles de provoquer une oxydation ou une attaque chimique à des températures élevées. Chez Ningbo Kaxite Sealing Materials Co., Ltd., nous avons développé un guide complet d'installation et de maintenance basé sur des décennies d'expérience sur le terrain. Le respect de ces directives peut prolonger la durée de vie des joints dentelés de 50 à 100 %, réduisant ainsi considérablement les coûts de maintenance de l'usine et les arrêts imprévus.
Principales pratiques d'installation et de maintenance des joints dentelés dans les services à haute température :
Une étude de cas provenant d'une centrale électrique en Europe illustre l'impact d'une installation appropriée. L'usine avait connu des défaillances fréquentes des joints dentelés sur une conduite de vapeur surchauffée (550°C, 120 bar). Une analyse a montré que les ruptures étaient dues à un couple de serrage non uniforme des boulons et à une mauvaise préparation de la surface des brides. Après avoir mis en œuvre nos directives d'installation, notamment le nettoyage des surfaces, des outils dynamométriques calibrés et une procédure de re-serrage après chauffage, la durée de vie du joint est passée d'une moyenne de 8 mois à plus de 4 ans. Le directeur de l'usine a indiqué que le coût du programme d'installation était inférieur au coût d'un arrêt imprévu, soulignant le retour sur investissement dans des pratiques d'installation appropriées.
Notre usine propose une formation sur site et une supervision d'installation pour les projets critiques. Nous fournissons également un calculateur de re-couple qui prend en compte les coefficients de dilatation thermique spécifiques des matériaux de la bride et du joint, afin de déterminer l'intervalle de re-couple optimal. De plus, nous recommandons de stocker les joints dentelés dans un environnement propre et sec, à l'écart des atmosphères corrosives, et de les utiliser pendant leur durée de conservation (généralement 2 ans pour les joints à face en graphite). En suivant ces meilleures pratiques, les exploitants d'usines peuvent maximiser les performances et la durée de vie de leurs joints dentelés dans des services à haute température.
Question 1 : Les joints dentelés métalliques peuvent-ils être réutilisés après avoir été exposés à des températures élevées ?
Réponse : En général, nous déconseillons de réutiliser les joints dentelés après leur utilisation, en particulier à des températures élevées. Le matériau de parement (graphite ou mica) subit une déformation plastique lors de la compression initiale, qui ne peut être entièrement récupérée. La réutilisation du joint peut entraîner une contrainte d’étanchéité insuffisante et un risque de fuite accru. Cependant, dans certaines applications à basse pression et basse température, une inspection visuelle peut permettre une réutilisation si le matériau de revêtement ne présente aucun dommage. Pour les services à haute température, nous recommandons toujours d'utiliser un nouveau joint dentelé pour garantir une étanchéité fiable. Notre usine fournit des services de reconditionnement de joints à noyau métallique où le matériau de revêtement peut être remplacé, mais le noyau doit être inspecté pour déceler toute déformation ou corrosion.
Question 2 : Quelle est la température de fonctionnement maximale pour un joint dentelé en métal avec revêtement en graphite ?
Réponse : La température de fonctionnement continue maximale pour un joint dentelé avec revêtement en graphite expansé dépend de l'environnement. Dans une atmosphère oxydante (air), la température maximale est généralement de 550°C, car le graphite commencera à s'oxyder à des températures plus élevées. En atmosphère inerte ou réductrice, le graphite peut être utilisé jusqu'à 850°C. Pour des températures supérieures à 550°C en conditions oxydantes, nous recommandons d'utiliser un revêtement en mica ou un joint métal sur métal (sans revêtement) pour nos joints dentelés. Notre usine fournit des tableaux de température détaillés pour chaque matériau de revêtement afin de vous aider à sélectionner l'option appropriée pour votre environnement spécifique.
Question 3 : Comment les joints dentelés métalliques se comparent-ils aux joints enroulés en spirale pour les applications à haute température ?
Réponse : Les joints dentelés et les joints enroulés en spirale sont excellents pour les applications à haute température, mais ils ont des caractéristiques différentes. Les joints dentelés offrent une étanchéité plus serrée à des températures plus élevées et sont moins sujets au desserrage des enroulements sous cycle thermique. Ils ont également une plus grande résistance à l’éclatement et s’installent plus facilement sur des brides inégales. Les joints enroulés en spirale, en revanche, sont plus flexibles et peuvent s'adapter à un désalignement de bride plus important. Notre usine de Ningbo Kaxite Sealing Materials Co., Ltd. recommande les joints dentelés pour les services critiques, à haute température et haute pression où la fiabilité est primordiale, et les joints enroulés en spirale pour les applications moins exigeantes où les dommages aux brides sont un problème.
Question 4 : Les joints dentelés métalliques peuvent-ils être utilisés dans les services sous vide à haute température ?
Réponse : Oui, les joints dentelés conviennent aux applications sous vide à haute température, à condition que le matériau de revêtement soit stable sous vide (par exemple, graphite ou mica). Le noyau métallique offre l'intégrité structurelle nécessaire pour résister à la pression atmosphérique externe, tandis que les dentelures assurent une étanchéité même à de faibles pressions internes. Pour les applications sous vide, nous recommandons un pas de dentelure fin (1,0 mm) et un revêtement en graphite de haute qualité avec de faibles caractéristiques de dégazage. Notre usine a fourni des joints dentelés pour les fours sous vide à haute température fonctionnant à 800°C et 10^-5 mbar, avec d'excellents résultats.
Question 5 : Quelles certifications Ningbo Kaxite Sealing Materials Co., Ltd. détient-elle pour ses joints dentelés en métal ?
Réponse : Nos joints dentelés sont fabriqués selon les normes ISO 9001 :2015 (gestion de la qualité) et ISO 14001 :2015 (gestion environnementale). Nous détenons également la certification TA-Luft (VDI 2440) pour les joints à faibles émissions et nous respectons les exigences de l'ASME B16.20 et de l'API 607 en matière de sécurité incendie. Nos joints sont testés par des laboratoires tiers indépendants pour vérifier leur conformité aux normes ASTM, notamment ASTM F112 pour les fuites et ASTM F36 pour la compressibilité. Nous fournissons un ensemble complet de certificats de test et une traçabilité des matériaux avec chaque expédition, garantissant ainsi la pleine conformité avec les normes internationales les plus strictes.
L'adéquation des joints dentelés métalliques aux environnements à haute température est étayée par leur sélection de matériaux robustes, leur géométrie dentelée ingénieuse et leurs performances éprouvées sous cyclage thermique. Le noyau métallique offre la résistance et la stabilité thermique nécessaires, les matériaux de revêtement (graphite ou mica) assurent la conformabilité et la résistance chimique, et les dentelures créent de multiples lignes d'étanchéité à haute contrainte qui maintiennent l'intégrité malgré le mouvement de la bride et le relâchement des boulons. Chez Ningbo Kaxite Sealing Materials Co., Ltd., notre usine a perfectionné la fabrication de joints dentelés pendant deux décennies, offrant une large gamme de matériaux et de configurations pour répondre aux exigences des applications à haute température les plus sévères. Notre engagement envers la qualité, l'innovation et le service client garantit que nos joints offrent une étanchéité fiable et durable dans les raffineries, les centrales électriques et les installations de traitement chimique du monde entier.
